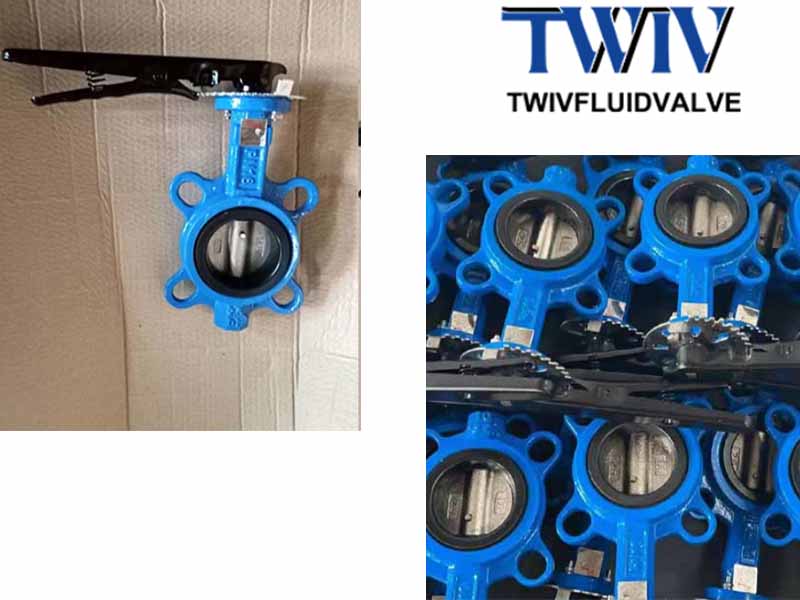

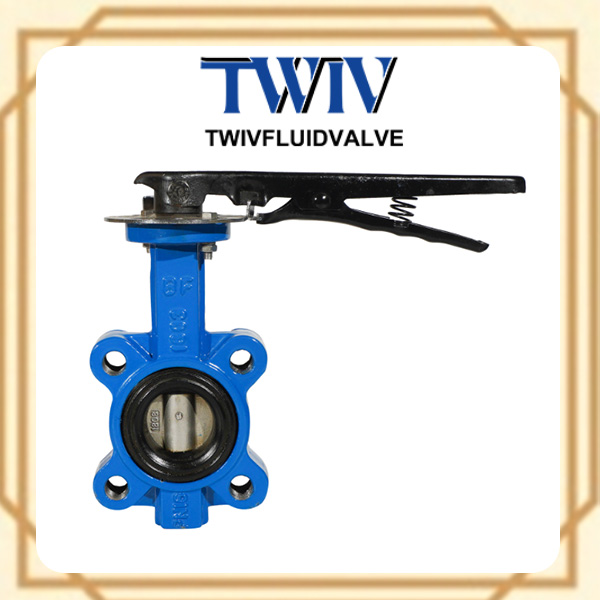

2-calowy zawór motylkowy typu wafer CI PN16/150LB z napędem ręcznym
| Atrybut | Wartość |
|---|---|
| Rozmiar | DN25–DN1200 / 1"-48" |
| Ciśnienie | PN10 / PN16 / PN25 / 5K / 10K |
| Norma | Kołnierz: DIN3202, DIN2501 PN10/PN16 Długość zabudowy: BS5155 Górny kołnierz: ISO5211 |
Opis produktu
Specyfikacja:
| Parametr | Wartość |
|---|---|
| Nominalne ciśnienie (MPa) | 1.0 / 1.6 |
| Nominalna średnica (mm) | 50-1200 |
| Ciśnienie próbne | Korpus: 1.5 / 2.4 MPa Uszczelnienie: 1.1 / 1.76 MPa |
| Temperatura robocza | 150℃ |
| Medium robocze | woda, ścieki, woda morska, powietrze, para, żywność, leki, oleje, kwasy, zasady itp. |
| Tryb obsługi | ręczny, przekładnia ślimakowa, pneumatyczny, elektryczny itp. |
Normy:
Projektowanie i produkcja: MSS SP-67, API609, EN593
Połączenie kołnierzowe: DIN PN10/16/25; ANSI B 16.1; BS4504; ISO PN10/16; JIS B 2212/2213; BS 10 tabela D; BS 10 tabela E
Długość zabudowy: API609; ISO5752 seria 20; BS5155
Badania i kontrola: API 598
Materiał:
-
Korpus: żeliwo / żeliwo sferoidalne / Al-Bronze
-
Tarcza: Al-Bronze / CF8M / żeliwo sferoidalne / WCB
-
Uszczelka: EPDM / PEFE / Buna / NBR / Hypalon
-
Trzpień: stal węglowa / stal nierdzewna 314 / stal nierdzewna 316
-
Tuleja: PTFE / smarowana
-
O-ring: EPDM / PEFE / Buna / NBR / Hypalon
-
Sworzeń: SS316 / SS416 / SS304
Cechy:
-
Zawór motylkowy typu wafer – mały i lekki, łatwy w instalacji i konserwacji. Może być montowany w dowolnym miejscu.
-
Kompaktowa konstrukcja, szybkie przełączanie o 90°.
-
Minimalny moment obrotowy, oszczędność energii.
-
Krzywa przepływu zbliżona do linii prostej. Doskonałe właściwości regulacyjne.
-
Długa żywotność – wytrzymuje dziesiątki tysięcy cykli otwarcia/zamknięcia.
-
Szczelność bąbelkowa, brak wycieków podczas próby ciśnieniowej.
-
Szeroki wybór materiałów, odpowiedni do różnych mediów.
