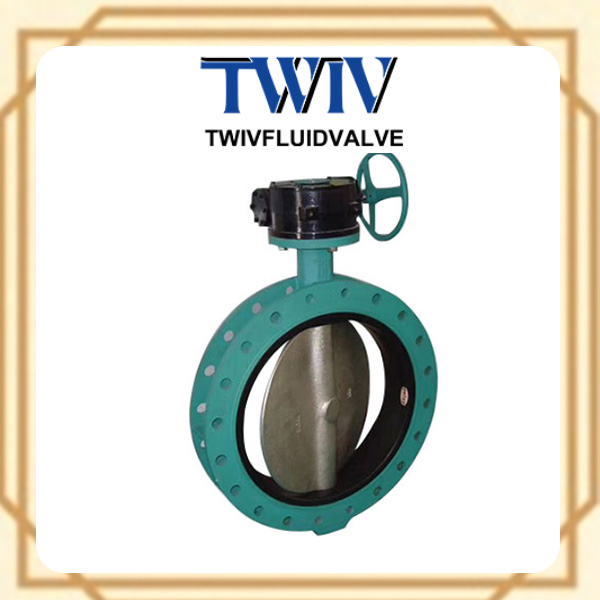

Zawór motylkowy z korpusem DI, typ U, zakończenie kołnierzowe, Chiny
Atrybuty produktu:
-
Rozmiar: DN50-DN1600
-
Ciśnienie: PN10/PN16/125LB/150LB
-
Projekt: EN593, API609
Opis produktu:
Zawór motylkowy typ U z końcówką kołnierzową, konstrukcja zwarta, łatwy montaż, otwieranie i zamykanie 90°, napęd przekładnią ślimakową, niewielki moment obrotowy, dwukierunkowe uszczelnienie.
Korpus wyłożony wyjmowaną miękką gumową tuleją, płyta motylkowa także pokryta gumą zgodnie z agresywnością medium.
Dostępny w różnych materiałach:
-
Korpus: stal węglowa, stal nierdzewna, żeliwo, żeliwo sferoidalne, brąz aluminiowy
-
Tarcza: brąz aluminiowy, CF8M, żeliwo sferoidalne, WCB
-
Siedzenie: EPDM, PTFE, Buna, NBR, Hypalon
-
Wał: stal węglowa, stal nierdzewna 314/316
-
Tuleja: PTFE, smarowana
-
O-ring: EPDM, PTFE, Buna, NBR, Hypalon
-
Kołek: SS316, SS416, SS304
Standardy:
-
Projekt i produkcja: MSS SP-67, API609, EN593
-
Połączenie kołnierzowe: DIN PN10/16/25; ANSI B16.1; BS4504; ISO PN10/16; JIS B2212/2213; BS10 tablica D/E
-
Wymiary: ISO5752 seria 20, BS5155
-
Testy: API598
Tabela wymiarów
| DN (mm) | A | B | L | Nr kołnierza | ØE | ØF | n1-Ød1 | Øh | PN10 ØD | PN10 ØD1 | PN10 n-Ød | PN10 N-M | PN16 ØD | PN16 ØD1 | PN16 n-Ød | PN16 N-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 136 | 75 | 43 | F05 | 65 | 50 | 4-8 | 12.6 | 165 | 125 | 4-18 | 4-M16 | 165 | 125 | 4-18 | 4-M16 |
| 65 | 139 | 83 | 46 | F05 | 65 | 50 | 4-8 | 12.6 | 185 | 145 | 8-18 | 8-M16 | 185 | 145 | 8-18 | 8-M16 |
| 80 | 155 | 97 | 46 | F05 | 65 | 50 | 4-8 | 12.6 | 200 | 160 | 8-18 | 8-M16 | 200 | 160 | 8-18 | 8-M16 |
| 100 | 169 | 109 | 52 | F07 | 90 | 70 | 4-10 | 15.77 | 220 | 180 | 8-18 | 8-M16 | 220 | 180 | 8-18 | 8-M16 |
| 125 | 183 | 125 | 56 | F07 | 90 | 70 | 4-10 | 18.92 | 250 | 210 | 8-18 | 8-M16 | 250 | 210 | 8-18 | 8-M16 |
| 150 | 198 | 139 | 56 | F07 | 90 | 70 | 4-10 | 18.92 | 285 | 240 | 8-22 | 8-M20 | 285 | 240 | 8-22 | 8-M20 |
| 200 | 235 | 172 | 60 | F10 | 125 | 102 | 4-12 | 22.1 | 340 | 295 | 8-22 | 8-M20 | 340 | 295 | 12-22 | 12-M20 |
| 250 | 267 | 207 | 68 | F10 | 125 | 102 | 4-12 | 28.5 | 395 | 350 | 12-22 | 12-M20 | 405 | 355 | 12-26 | 12-M24 |
| 300 | 305 | 238 | 78 | F10 | 125 | 102 | 4-12 | 31.7 | 445 | 400 | 12-22 | 12-M20 | 460 | 410 | 12-26 | 12-M24 |
| 350 | 336 | 265 | 78 | F10 | 125 | 102 | 4-12 | 31.7 | 505 | 460 | 16-22 | 16-M20 | 520 | 470 | 16-26 | 16-M24 |
| 400 | 304 | 86 | 86 | F14 | 175 | 140 | 4-18 | 33.15 | 565 | 515 | 16-26 | 16-M24 | 580 | 525 | 16-30 | 16-M28 |
| 450 | 411 | 337 | 105 | F14 | 175 | 140 | 4-18 | 38 | 615 | 565 | 20-26 | 20-M24 | 640 | 585 | 20-30 | 20-M28 |
| 500 | 460 | 368 | 127 | F14 | 175 | 140 | 4-18 | 41.15 | 670 | 620 | 20-26 | 20-M24 | 715 | 650 | 20-33 | 20-M30 |
| ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
