Pneumatyczny zawór motylkowy typu wafer z napędem pneumatycznym
Właściwości produktu:
-
Rozmiar: DN40-2400
-
Normy projektowe: API 609, BS5155, EN593, GB/T12238, DIN3354
-
Odległość między kołnierzami (Face to Face): API609, DIN3202 K1, BS5155, EN558, ISO5752, ASME B16.10
-
Kołnierz końcowy: ASME B16.1 Class 125, ASME B16.5 Class 150, ASME B16.47, BS EN 1092 PN6/PN10/PN16, JIS B 2220 5K/10K/16K, BS 10 tabela D/E
-
Kołnierz górny: ISO5211
-
Standard testów: API598, EN12266-1
Opis produktu

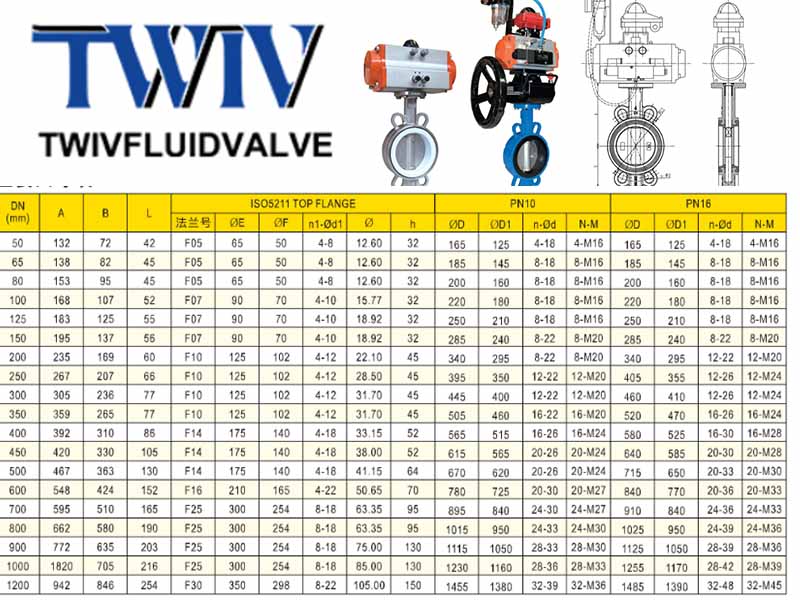

Materiały i Specyfikacje:
| Rozmiar | DN32-DN650 | DN650-DN2400 |
|---|---|---|
| Ciśnienie robocze | 16 Bar | 10 Bar |
| Obudowa (Shell) | 24 Bar | 15 Bar |
| Uszczelnienie (powietrze) | 6 Bar | 6 Bar |
| Temperatura pracy | -20ºC do +120ºC | |
| Środowisko pracy | Systemy balastowe i wody zęzowej, przetwarzanie chemiczne, instalacje odsalania, platformy wiertnicze, woda pitna, proszki suche, przemysł spożywczy i napojów, zakłady gazowe, HVAC, przemysł wydobywczy, przemysł papierniczy, obsługa piasku, woda morska, przemysł cukrowniczy, obróbka wody termicznej, ścieki |
Metoda napędu: dźwignia ręczna / przekładnia ślimakowa / elektryczny / pneumatyczny
Materiały:
| Część | Materiał |
|---|---|
| Korpus (BODY) | CI, DI, WCB, WCC, LCB, LCC, CF8, CF8M, CF3, CF3M, C95400, C95800, SAF2205, SAF2507, F51, 1.4529^^ |
| Tarcza (DISC) | CF8, 304, CF3, 304L, CF8M, 316, CF3M, 316L, SAF2205, SAF2507, F51, 1.4529, C95400, C95500, C95800, MONEL |
| Uszczelka (SEAT) | BUNA-N, NBR, EPDM, HYPALON, NEOPREN, VITON, FKM, PTFE, RPTFE, TEFLON, GUMA NATURALNA |
| Trzon (STEM) | F410, F420, F430, F431, F304, F316, MONEL 400, MONEL K500 |
-
Niski moment obrotowy, oszczędność pracy i lekka konstrukcja, szybkie otwieranie i zamykanie pod kątem 90°.
-
Uszczelka zaworu wykonana z materiału o specjalnej formule, odporna na temperaturę, korozję i zużycie.
-
Długa żywotność, może być otwierany dziesiątki tysięcy razy bez uszkodzeń.
-
Mały i lekki węzeł, prosta i zwarta konstrukcja, łatwy montaż i demontaż.
-
Charakterystyka przepływu zbliżona do liniowej, dobra regulacja.
-
Technologia połączenia bez kołków (pinless) zapewnia bardziej niezawodne uszczelnienie, długą żywotność, łatwość konserwacji oraz zerowe wycieki.
-
Perfekcyjne uszczelnienie i zerowe wycieki podczas testów gazowych.
-
Może być montowany w dowolnej pozycji i pod dowolnym kątem.
