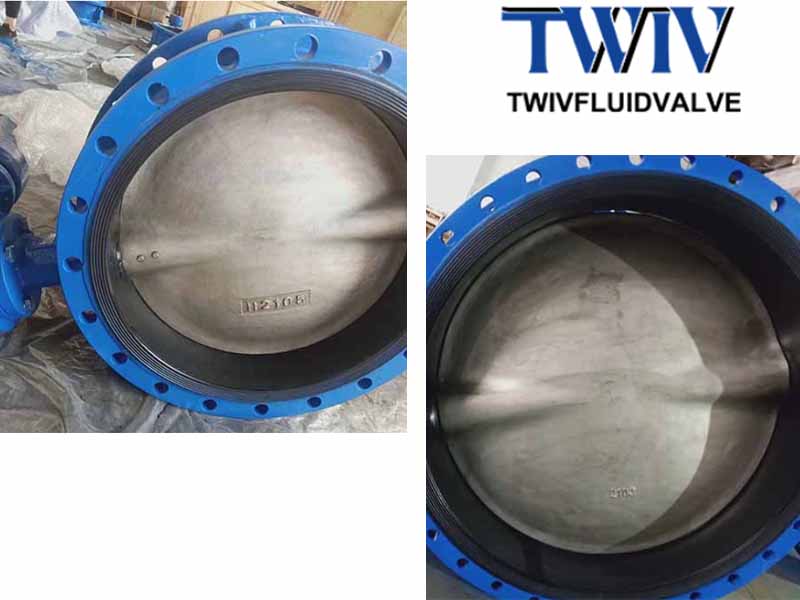

Zawór motylkowy kołnierzowy z przekładnią ślimakową 6 cali
Atrybuty produktu:
-
Projekt wg normy: GB/T12238-2008; AWWA C504
-
Długość zabudowy: ISO5752-1982-13; GB/T12221-2005-13
-
Kołnierz wg normy: GB/T17241.6; DIN2632/2633; BS4504; JIS-B2220; ASME B16.5 (150LB)
-
Test wg normy: GB/T13927-2008; BS EN12266-1; BS EN12266-2
Opis produktu
Zawór motylkowy kołnierzowy z przekładnią ślimakową 6 cali. Kompaktowa konstrukcja, łatwy montaż, otwieranie i zamykanie o kącie 90°, niski moment obrotowy, dwukierunkowe uszczelnienie.
Dostępny w różnych materiałach: żeliwo, żeliwo sferoidalne, stal nierdzewna, brąz aluminiowy.
Zastosowanie: woda, oleje, chemikalia, żywność, farmaceutyki, gaz itd.
Obszary zastosowania: zaopatrzenie w wodę, projekty wodne, budownictwo, przemysł spożywczy, chemiczny, naftowy, proszki sypkie i gazy.
Tabela wymiarów DN50–600
| DN (mm) | A | B | L | Nr kołnierza | ØE | ØF | n1-Ød1 | Øh | PN10 ØD | PN10 ØD1 | PN10 n-Ød | PN10 N-M | PN16 ØD | PN16 ØD1 | PN16 n-Ød | PN16 N-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 130 | 83 | 108 | F05 | 65 | 50 | 4-8 | 12.6 | 165 | 125 | 4-18 | 4-M16 | 165 | 125 | 4-18 | 4-M16 |
| 65 | 140 | 93 | 112 | F05 | 65 | 50 | 4-8 | 12.6 | 185 | 145 | 8-18 | 8-M16 | 185 | 145 | 8-18 | 8-M16 |
| 80 | 149 | 100 | 114 | F05 | 65 | 50 | 4-8 | 12.6 | 200 | 160 | 8-18 | 8-M16 | 200 | 160 | 8-18 | 8-M16 |
| 100 | 156 | 110 | 127 | F07 | 90 | 70 | 4-10 | 15.77 | 220 | 180 | 8-18 | 8-M16 | 220 | 180 | 8-18 | 8-M16 |
| 125 | 177 | 125 | 140 | F07 | 90 | 70 | 4-10 | 18.92 | 250 | 210 | 8-18 | 8-M16 | 250 | 210 | 8-18 | 8-M16 |
| 150 | 200 | 143 | 140 | F07 | 90 | 70 | 4-10 | 18.92 | 285 | 240 | 8-22 | 8-M20 | 285 | 240 | 8-22 | 8-M20 |
| 200 | 225 | 170 | 152 | F10 | 125 | 102 | 4-12 | 22.1 | 340 | 295 | 8-22 | 8-M20 | 340 | 295 | 12-22 | 12-M20 |
| 250 | 280 | 203 | 165 | F10 | 125 | 102 | 4-12 | 28.5 | 395 | 350 | 12-22 | 12-M20 | 405 | 355 | 12-26 | 12-M24 |
| 300 | 309 | 230 | 178 | F10 | 125 | 102 | 4-12 | 31.7 | 445 | 400 | 12-22 | 12-M20 | 460 | 410 | 12-26 | 12-M24 |
| 350 | 325 | 260 | 190 | F10 | 125 | 102 | 4-12 | 31.7 | 505 | 460 | 16-22 | 16-M20 | 520 | 470 | 16-26 | 16-M24 |
| 400 | 371 | 290 | 216 | F14 | 175 | 140 | 4-18 | 33.15 | 565 | 515 | 16-26 | 16-M24 | 580 | 525 | 16-30 | 16-M28 |
| 450 | 392 | 330 | 222 | F14 | 175 | 140 | 4-18 | 38 | 615 | 565 | 20-26 | 20-M24 | 640 | 585 | 20-30 | 20-M28 |
| 500 | 431 | 358 | 229 | F14 | 175 | 140 | 4-18 | 41.15 | 670 | 620 | 20-26 | 20-M24 | 715 | 650 | 20-33 | 20-M30 |
| 600 | 505 | 435 | 267 | F16 | 210 | 165 | 4-22 | 50.65 | 780 | 725 | 20-30 | 20-M27 | 800 | 770 | 20-36 | 20-M33 |
Tabela wymiarów DN700–2400
| DN (mm) | A | B | L | Nr kołnierza | ØE | ØF | n1-Ød1 | Øh | PN10 ØD | PN10 ØD1 | PN10 n-Ød | PN10 N-M | PN16 ØD | PN16 ØD1 | PN16 n-Ød | PN16 N-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 700 | 577 | 455 | 292 | F25 | 300 | 254 | 8-18 | 63.35 | 895 | 840 | 24-30 | 24-M27 | 910 | 840 | 24-36 | 24-M33 |
| 800 | 630 | 515 | 318 | F25 | 300 | 254 | 8-18 | 63.35 | 1015 | 950 | 24-33 | 24-M30 | 1025 | 950 | 24-39 | 24-M36 |
| 900 | 693 | 563 | 330 | F25 | 300 | 254 | 8-18 | 75 | 1115 | 1050 | 28-33 | 28-M30 | 1125 | 1050 | 28-39 | 28-M36 |
| 1000 | 745 | 635 | 410 | F25 | 300 | 254 | 8-18 | 85 | 1230 | 1160 | 28-36 | 28-M33 | 1255 | 1170 | 28-42 | 28-M39 |
| 1200 | 925 | 775 | 470 | F30 | 350 | 298 | 8-22 | 105 | 1455 | 1380 | 32-39 | 32-M36 | 1485 | 1390 | 32-48 | 32-M45 |
| 1400 | 1040 | 919 | 530 | F35 | 415 | 356 | 8-32 | 120 | 1675 | 1590 | 36-42 | 36-M39 | 1685 | 1590 | 36-48 | 36-M45 |
| 1600 | 1150 | 1045 | 600 | F35 | 415 | 356 | 8-32 | 140 | 1915 | 1820 | 40-48 | 40-M45 | 1930 | 1820 | 40-56 | 40-M52 |
| 1800 | 1200 | 1156 | 670 | F40 | 475 | 406 | 8-40 | 160 | 2115 | 2020 | 44-48 | 44-M45 | 2130 | 2020 | 44-56 | 44-M52 |
| 2000 | 1363 | 1350 | 760 | F40 | 475 | 406 | 8-40 | 160 | 2325 | 2230 | 48-48 | 48-M45 | 2345 | 2230 | 48-62 | 48-M56 |
| 2200 | 1550 | 1530 | 800 | F48 | 560 | 483 | 12-40 | 180 | 2550 | 2440 | 52-56 | 52-M52 | 2555 | 2440 | 52-62 | 52-M56 |
| 2400 | 1650 | 1610 | 850 | F48 | 560 | 483 | 12-40 | 200 | 2760 | 2650 | 56-56 | 56-M52 | 2765 | 2650 | 56-62 | 56-M56 |
| Nr | Nazwa części | Materiał |
|---|---|---|
| 1 | Korpus | Żeliwo/ Żeliwo sferoidalne/ Stal odlewana/ Stal nierdzewna/ Brąz aluminiowy |
| 2 | Tarcza | Żeliwo sferoidalne/ SS304/ SS316/ ALBC954/ PTFE |
| 3 | Uszczelka | NBR/ EPDM/ PTFE/ FKM/ SILICO |
| 4 | Trzpień | Stal węglowa 45/ SS416/ SS304/ SS410 |
| 5 | Tuleja | PTFE/ Smarowana |
| 6 | Pierścień O | EPDM/ PEFE/ Buna/ NBR/ Hypalon |
| 7 | Kołek | SS316/ SS416/ SS304 |
Cechy produktu:
-
Niski moment obrotowy, oszczędność energii
-
Krzywa przepływu zbliżona do liniowej, doskonała regulacja
-
Kompaktowa konstrukcja, szybkie otwieranie/zamykanie pod kątem 90°
-
Uszczelnienie szczelne, brak wycieków podczas testów ciśnieniowych
-
Długa żywotność – wytrzymuje dziesiątki tysięcy cykli otwierania/zamykania
-
Szeroki wybór materiałów do różnych mediów
