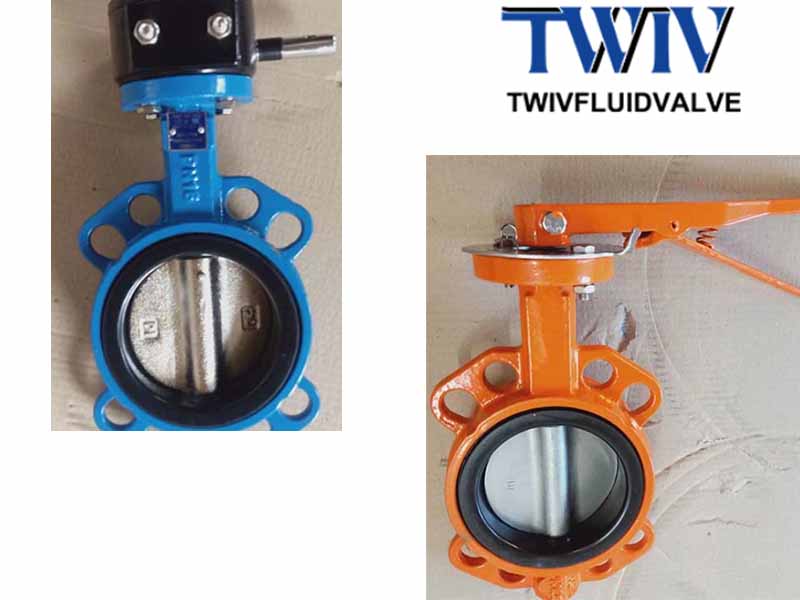

PTFE /PFA Seat 20alloy Disc Wafer Type Gear Operated Butterfly Valve

Product Attributes :

Rozmiar: DN50–DN1000
Ciśnienie: PN16 / 150LB
Normy:
- Kołnierz: DIN3202, DIN2501 PN10/PN16
- Długość zabudowy: BS5155
- Górny kołnierz: ISO5211

Product Description

Parametr	Wartość 1	Wartość 2
Nominalne ciśnienie (MPa)	1.0	1.6
Nominalna średnica (mm)	50–1000	50–1000
Ciśnienie testowe – korpus (MPa)	1.5	2.4
Ciśnienie testowe – uszczelnienie (MPa)	1.1	1.76
Temperatura robocza (°C)	150	-

Medium robocze:

woda, ścieki, woda morska, powietrze, para, żywność, farmaceutyki, oleje, kwasy, zasady itp.

Tryby pracy:
ręczny, przekładnia ślimakowa, pneumatyczny, elektryczny itd.

Projektowanie i produkcja: MSS SP-67, API609, EN593
Połączenie kołnierzowe: DIN PN10/16/25; ANSI B16.1; BS4504; ISO PN10/16; JIS B 2212/2213; BS10 tabela D i E
Długość zabudowy: API609; ISO5752 seria 20; BS5155
Testy i inspekcje: API 598

Korpus: żeliwo sferoidalne (ASTM A395 Gr.60-40-18) / CF8 / CF8M / WCB
Tarcza: żeliwo sferoidalne (ASTM A395 Gr.60-40-18) / CF8 / CF8M / stop 20 (20alloy) / brąz
Trzon: stal nierdzewna SS420 / SS410 / C95800 / C95400 / F6A
Uszczelnienie: PTFE / PFA

PTFE (Teflon) – miękkie uszczelnienie z materiału o doskonałej stabilności chemicznej i odporności na korozję.

Znane jako „król tworzyw sztucznych”.
Wytrzymuje działanie niemal wszystkich substancji chemicznych (poza stopionym sodem metalicznym i ciekłym fluorem).
Odporne na starzenie, działanie kwasów, zasad, rozpuszczalników organicznych, z doskonałymi właściwościami izolacyjnymi, niskim współczynnikiem tarcia i dużą trwałością w zakresie temperatur od –180°C do +250°C.

Tarcza ze stopu 20 (20alloy):

Wysoka odporność na korozję w środowisku kwasów nieorganicznych, roztworach zawierających chlorki, kwasie mrówkowym, kwasie octowym, bezwodnikach kwasowych, wodzie morskiej i solance.
Dobra odporność na korozję naprężeniową i korozję miejscową.
Szerokie zastosowanie w przemyśle chemicznym.
