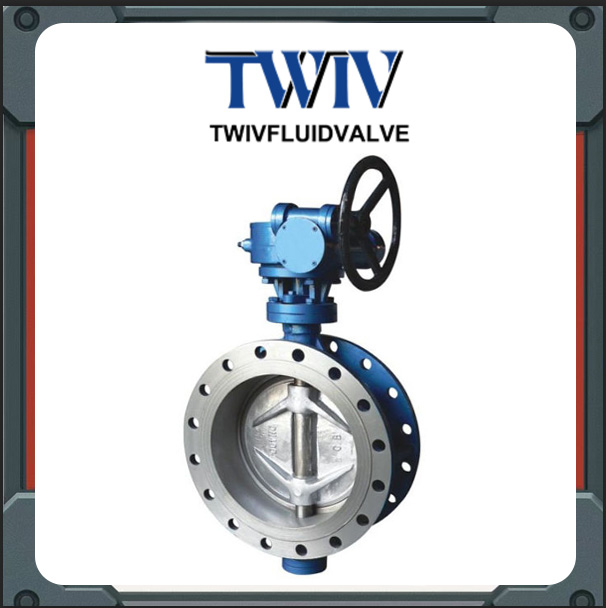

тройной эксцентриковый дисковый затвор
Технические характеристики продукта:
-
Диапазон размеров: DN40–DN1200
-
Конструкция корпуса: Фланцевое соединение
-
Температурный диапазон: -40℃ – +275℃
-
Давление: PN10 / PN16 / PN25 / PN40 / 150LB / 300LB
Описание продукта
| Размер | DN40–DN1200 |
|---|---|
| Давление (МПа) | PN10 / PN16 / PN25 / PN40 / 150LB / 300LB |
| Температура (℃) | ≤425℃ (углеродистая сталь) / ≤200℃ (нержавеющая сталь) |
| Среда потока | Вода, масло или неагрессивные среды / Азотная кислота / Уксусная кислота |
| Компонент | WCB | CF8 / 304 | CF3M / 316L |
|---|---|---|---|
| Корпус / Диск | WCB | CF8 (304) | CF3M (316L) |
| Шток | 2Cr13 | 304 | 316L |
| Уплотнение корпуса | Наплавка 507 | - | - |
| Уплотнение диска | 304 + графит | 304 + PTFE | 304 + PTFE |
| Уплотнение (набивка) | Графит | PTFE | PTFE |
Особенности:
-
Затвор с жёстким уплотнением имеет тройную эксцентриковую конструкцию, что практически исключает износ седла и диска клапана. Чем сильнее закрытие, тем плотнее герметизация.
-
Уплотнительное кольцо изготовлено из нержавеющей стали, сочетая преимущества металлического жёсткого уплотнения и эластичного. Оно обеспечивает отличную герметичность как при низких, так и при высоких температурах, устойчиво к коррозии и обладает длительным сроком службы.
-
Уплотняющая поверхность диска выполнена наплавкой твердого сплава на основе кобальта, обеспечивая высокую износостойкость и долговечность.
-
Крупные затворы оснащены сварной рамной конструкцией диска с высокой прочностью, большой пропускной способностью и низким гидравлическим сопротивлением.
-
По требованию заказчика возможна двухсторонняя герметизация. Установка не зависит от направления потока или положения в пространстве — возможен монтаж в любом направлении.
