Фабрика дисковых клапанов wafer 4 дюйма
Технические характеристики
-
Размеры: DN25–DN1200 / 1.5"–48"
-
Давление: PN10 / PN16 / PN25 / 150LB
-
Стандарты проектирования: API 609, BS EN 593, MSS SP-67, BS 5155
-
Фланцевые соединения: DIN 3202, DIN 2501 PN10/PN16
-
Межфланцевое расстояние: API 609, ISO 5752, BS EN 558, BS 5155, MSS SP-67, DIN 3202
| Категория | Стандарты |
|---|---|
| Проектирование и изготовление | MSS SP-67, API 609, EN 593 |
| Фланцевое соединение | DIN PN10/16/25; ANSI B16.1; BS4504; ISO PN10/16; JIS B2212/2213; BS 10 таблицы D и E |
| Межфланцевое расстояние | API 609, ISO 5752 серия 20, BS 5155 |
| Испытания и проверка | API 598 |
| № | Наименование детали | Материал |
|---|---|---|
| 1 | Корпус | Углеродистая сталь / Нержавеющая сталь / Чугун / Высокопрочный чугун / Ал-бронза |
| 2 | Диск | Ал-бронза / CF8M / Высокопрочный чугун / WCB |
| 3 | Седло | EPDM / PTFE / Буна / NBR |
| 4 | Шток | Углеродистая сталь / Нержавеющая сталь 314 / Нержавеющая сталь 316 |
| 5 | Втулка | PTFE / Смазочные материалы |
| 6 | Уплотнительное кольцо | EPDM / PTFE / Буна / NBR / Нейлон |
| 7 | Штифт | Нержавеющая сталь 316 / 416 / 304 |

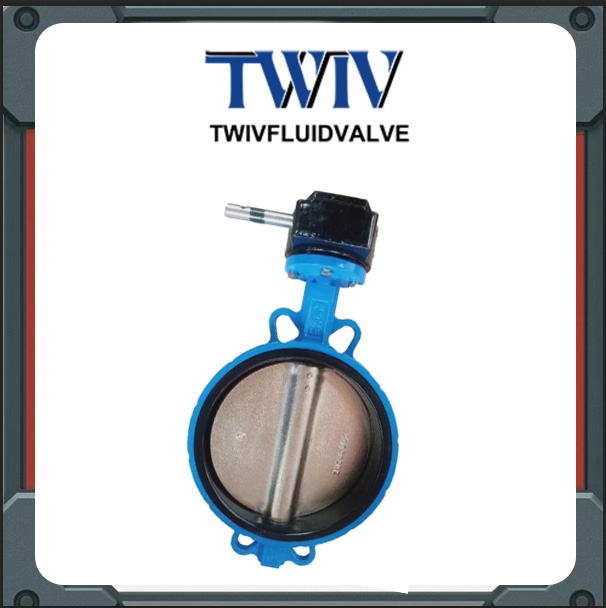

4” wafer дисковый затвор
Преимущества:
-
Удобное и быстрое открытие и закрытие, экономия труда, малое сопротивление потоку, возможность частой эксплуатации.
-
Простая конструкция, компактные размеры и небольшой вес.
-
Возможность транспортировки шлама с минимальным скоплением жидкости на выходе трубы.
-
Хорошая герметичность при низком давлении.
-
Отличные регулирующие характеристики.
Недостатки:
-
Небольшой диапазон рабочего давления и температуры.
-
Плохая герметичность.
Классификация дисковых затворов
-
По конструкции диска: эксцентриковые, вертикальные, наклонные, рычажные.
-
По типу уплотнения: мягкое (с резиновым кольцом) и жесткое (с металлическим кольцом).
-
По способу соединения: фланцевое и wafer (присоединение между фланцами без собственного фланца).
-
По способу управления: ручное, с передачей через редуктор, пневматическое, гидравлическое и электрическое.
