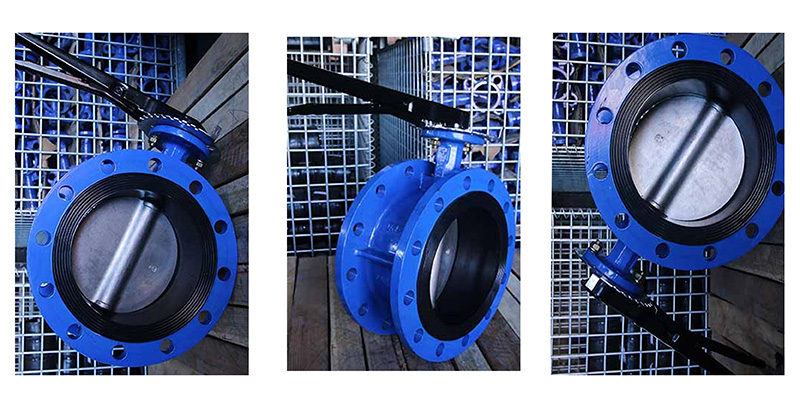

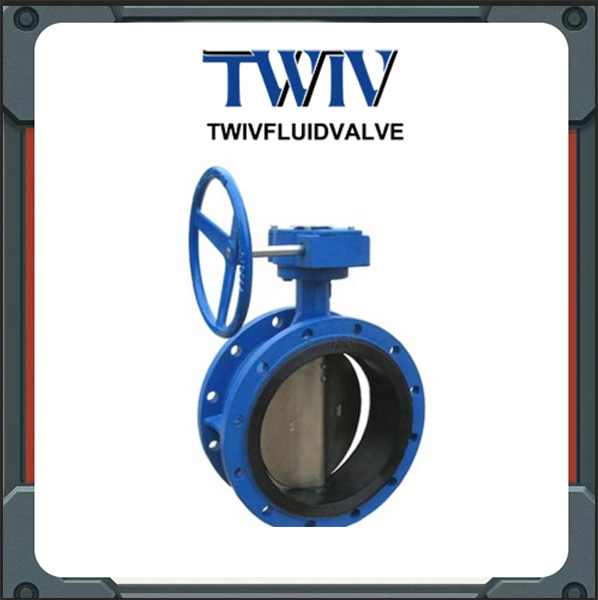

фланцевый дисковый затвор
Технические характеристики продукта
-
Размер: DN50–DN1600
-
Давление: PN10 / PN16 / 150LB
-
Стандарты: ISO 5211, DIN 2501 PN10/PN16, DIN 3202
| Параметр | Значение |
|---|---|
| Номинальное давление (МПа) | 1.0 / 1.6 |
| Условный диаметр (мм) | 50–1000 |
| Испытательное давление (МПа) | |
| – Корпус | 1.5 (для 1.0 МПа) / 2.4 (для 1.6 МПа) |
| – Уплотнение | 1.1 (для 1.0 МПа) / 1.76 (для 1.6 МПа) |
| Рабочая температура | ≤150℃ |
| Рабочая среда | Вода, сточные воды, морская вода, воздух, пар, продукты, медикаменты, масла, кислоты, щелочи и др. |
| Тип управления | Ручной, червячный редуктор, пневматический, электрический и т.д. |
| Категория | Стандарты |
|---|---|
| Проектирование и изготовление | MSS SP-67, API 609, EN 593 |
| Фланцевое соединение | DIN PN10/16/25; ANSI B16.1; BS4504; ISO PN10/16; JIS B2212/2213; BS 10 D/E |
| Межфланцевый размер (Face to Face) | API 609, ISO 5752 series 20, BS 5155 |
| Испытания и проверка | API 598 |
| № | Наименование детали | Материал |
|---|---|---|
| 1 | Корпус | Углеродистая сталь / Нержавеющая сталь / Чугун / Высокопрочный чугун / Ал-бронза |
| 2 | Диск | Ал-бронза / CF8M / Высокопрочный чугун / WCB |
| 3 | Седло | EPDM / PTFE / Буна / NBR / Гипалон |
| 4 | Шток | Углеродистая сталь / Нерж. сталь 314 / Нерж. сталь 316 |
| 5 | Втулка | PTFE / Смазочные материалы |
| 6 | Уплотнительное кольцо | EPDM / PTFE / Буна / NBR / Гипалон |
| 7 | Штифт | Нерж. сталь 316 / 416 / 304 |
Особенности конструкции
-
Двухфланцевый дисковый затвор имеет прочную механическую конструкцию и хорошую стойкость к давлению. Шток и диск жестко соединены и фиксируются коническим штифтом. Обеспечивает надежное открытие/закрытие, а также функции регулирования.
-
Применена двойная эксцентриситетная структура (осевой и радиальный эксцентриситет), при закрытии диск плотно прижимается к уплотнению корпуса, достигая самокомпенсации и надежного уплотнения. При открытии минимизируется трение, повышая долговечность.
-
Диск выполнен в виде двутавровой решетчатой конструкции, что обеспечивает большую пропускную способность и минимальные потери давления.
-
Уплотнение корпуса – нержавеющая сталь, уплотнение диска – маслостойкий NBR. Обеспечивает устойчивость к коррозии, износу и накипи, длительный срок службы.
-
Уплотнительное кольцо крепится к диску винтами – конструкция надежна и легко заменяется на месте.
-
Уплотнение штока выполнено из пропитанного углеродным волокном PTFE – низкое трение, не стареет, служит более 10 лет.
-
Все материалы – нетоксичные, внутри и снаружи покрытие эпоксидной смолой.
-
Новое ручное управление в герметичном корпусе, защищено от пыли, влаги и воды – надежная работа в любых условиях.
-
Возможен горизонтальный и вертикальный монтаж.
