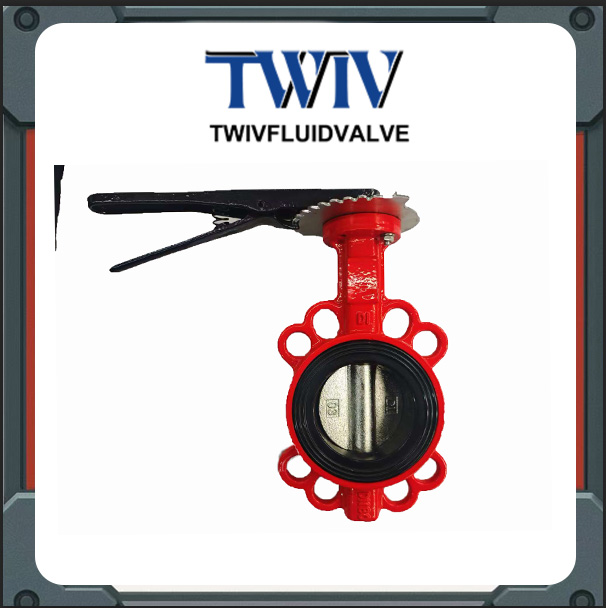

Противопожарный дисковый затвор
Конструктивные и испытательные стандарты
-
Стандарты проектирования: EN 593, MSS SP67, API 609, BS 5155
-
Стандарт расстояния между фланцами (Face to Face): ISO 5752, EN 558, MSS SP67, API 609, DIN 3202
-
Фланцевое соединение:
- ANSI B16.1 Класс 125LB и B16.5 Класс 150LB
- AS 2129 Таблицы D и E
- BS 10 Таблицы D и E
- DIN 2501 PN10 / PN16
- ISO 2531 PN10 / PN16
- ISO 7005 PN10 / PN16
- JIS B 2210 5K / 10K -
Верхний фланец: ISO 5211
-
Стандарты испытаний: API 598, ISO 5208, EN 12266
Описание продукта
| Параметр | Значение |
|---|---|
| Номинальное давление (МПа) | 1.0 / 1.6 |
| Условный диаметр (мм) | 50–1000 |
| Испытательное давление (МПа) | |
| – Корпус | 1.5 (для 1.0 МПа) / 2.4 (для 1.6 МПа) |
| – Уплотнение | 1.1 (для 1.0 МПа) / 1.76 (для 1.6 МПа) |
| Рабочая температура | ≤120℃ |
| Рабочая среда | Вода, сточные воды, морская вода, воздух, пар, продукты питания, медикаменты, масла, кислоты, щелочи и др. |
| Тип управления | Ручной, червячный редуктор, пневматический, электрический и др. |
| № | Наименование детали | Материал |
|---|---|---|
| 1 | Корпус | Углеродистая сталь / Нержавеющая сталь / Чугун / Высокопрочный чугун / Алюминиево-бронзовый сплав |
| 2 | Диск | Алюминиево-бронзовый сплав / CF8M / Высокопрочный чугун / WCB |
| 3 | Седло | EPDM / PTFE / Бутадиен-нитрильная резина (NBR) / Буна / Гипалон |
| 4 | Шток | Углеродистая сталь / Нержавеющая сталь 410 / Нержавеющая сталь 420 |
| 5 | Втулка | PTFE / Смазочные материалы |
| 6 | Уплотнительное кольцо | EPDM / PTFE / Буна / NBR / Гипалон |
| 7 | Штифт | Нержавеющая сталь 316 / 416 / 304 |
Особенности:
Запорно-регулирующим элементом дискового затвора является дискообразная заслонка, которая вращается вокруг собственной оси внутри корпуса клапана для открытия, закрытия или регулировки потока. Угол поворота от полностью открытого до полностью закрытого положения обычно составляет менее 90°. Сам клапан и шток не обладают самофиксацией, поэтому на штоке устанавливается червячный редуктор. Использование червячного редуктора позволяет не только зафиксировать положение диска в любом положении, но и улучшить эксплуатационные характеристики затвора.
Промышленные дисковые затворы обладают следующими характеристиками: они выдерживают высокие температуры, рассчитаны на широкий диапазон рабочих давлений, имеют большие условные диаметры. Корпус выполнен из углеродистой стали, а уплотнительное кольцо — из металла вместо резины. Крупные высокотемпературные клапаны изготавливаются сваркой из стальных листов и применяются, как правило, в дымоходах и газопроводах с высокотемпературной средой.
Преимущества:
-
Удобное, быстрое и легкое открытие/закрытие, малое гидравлическое сопротивление, возможность частой эксплуатации
-
Простая конструкция, компактные размеры, короткая монтажная длина, малый вес — особенно подходят для больших диаметров
-
Возможность транспортировки шламов и жидкостей с минимальными остатками у выхода трубы
-
Надежная герметичность при низком давлении
-
Хорошие регулирующие характеристики
-
В полностью открытом состоянии проходное сечение больше, сопротивление потоку меньше
-
Малый крутящий момент при открытии и закрытии — благодаря симметричному давлению на диск с обеих сторон
-
Уплотнительная поверхность из резины или пластика обеспечивает отличную герметичность при низком давлении
-
Легкость установки
-
Гибкий и энергоэффективный привод — возможны ручной, электрический, пневматический и гидравлический варианты управления
