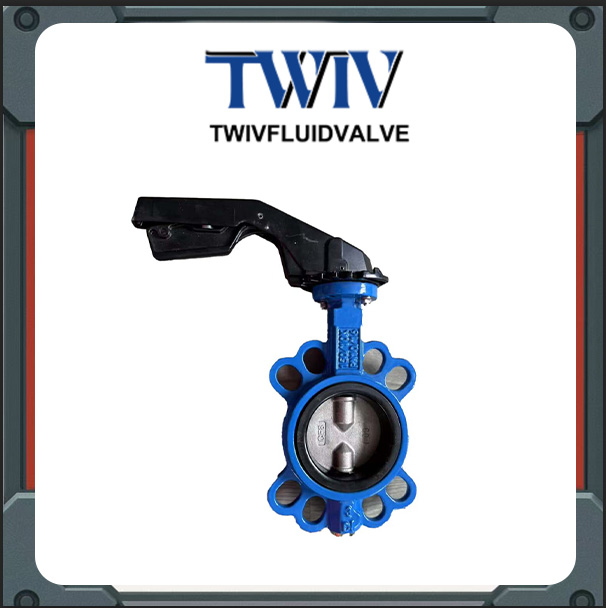

Дисковый затвор из высокопрочного чугуна
Стандарты системы
-
Присоединительные фланцы: соответствуют GOST 12815, обеспечивая полную совместимость с российскими трубопроводными системами。
-
Проектирование и производство: в соответствии с EN 593, регулирующим конструкцию и технологию изготовления клапана。
-
Строительная длина: согласно EN 558-1, обеспечивая стандартизацию монтажных размеров。
-
Испытания и контроль: выполняются по EN 12266-1, класс A, с требованием нулевой утечки（испытание корпуса, водяное и воздушное уплотнение）。
Особенности продукта
-
Компактная конструкция, простота демонтажа и установки в любом положении трубопровода。
-
Быстрое открытие/закрытие на 90°, простая и надёжная структура。
-
Низкий крутящий момент, простота монтажа。
-
Резиновое уплотнение обеспечивает полную герметичность, утечка воздуха отсутствует при испытаниях。
-
Разные материалы для разных условий эксплуатации, широкий выбор для различных сред。
-
Линейная характеристика потока, хорошая регулируемость。
-
Длительный срок службы, ресурс до десятков тысяч циклов открывания/закрывания。
| Параметр | Значение 1 | Значение 2 |
|---|---|---|
| Номинальное давление (МПа) | 1.0 | 1.6 |
| Условный диаметр (мм) | DN40–1200 | DN40–1200 |
| Давление испытания - корпус | 1.5 | 2.4 |
| Давление испытания - уплотнение | 1.1 | 1.76 |
| Температура эксплуатации | - | 0℃ – 120℃ |
| Рабочая среда | - | Пресная/сточная/морская вода, воздух, пар, пищевые жидкости, фармацевтика, масла, кислоты, щелочи и пр. |
| Тип управления | - | Ручной, червячный, пневматический, электрический |
| Категория | Стандарты |
|---|---|
| Проектирование/производство | MSS SP-67 / API609 / EN593 |
| Присоединение фланцев | DIN PN10/16/25; ANSI B16.1; BS4504; ISO PN10/16; JIS B2212/2213; BS10 TABLE D/E |
| Строительная длина | API609; ISO5752 Серия 20; BS5155 |
| Испытания и контроль | API598; EN12266-1 |
| № | Компонент | Материал |
|---|---|---|
| 1 | Корпус (BODY) | Углеродистая сталь / Нержавеющая сталь / Чугун / Высокопрочный чугун / Алюминиевая бронза / Сплав / Дуплексная сталь |
| 2 | Диск (DISC) | Алюминиевая бронза / CF8M / Высокопрочный чугун / WCB / Дуплексная сталь |
| 3 | Седло (SEAT) | EPDM / PTFE / Buna / NBR / Hypalon / Viton |
| 4 | Шток (SHAFT) | Углеродистая сталь / Нержавеющая сталь 304 / 316 / Дуплексная сталь |
| 5 | Втулка (BUSHING) | PTFE / смазанная |
| 6 | Уплотнение (O-RING) | EPDM / PTFE / Buna / NBR / Hypalon |
| 7 | С штифтом / без штифта | SS316 / SS416 / SS304 |
