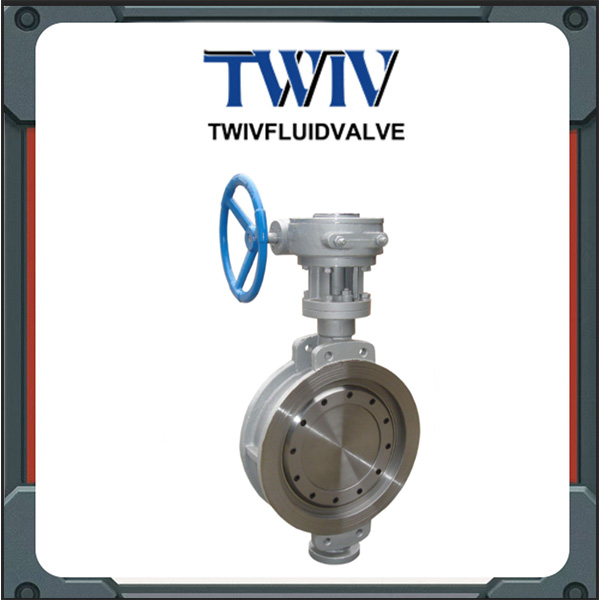

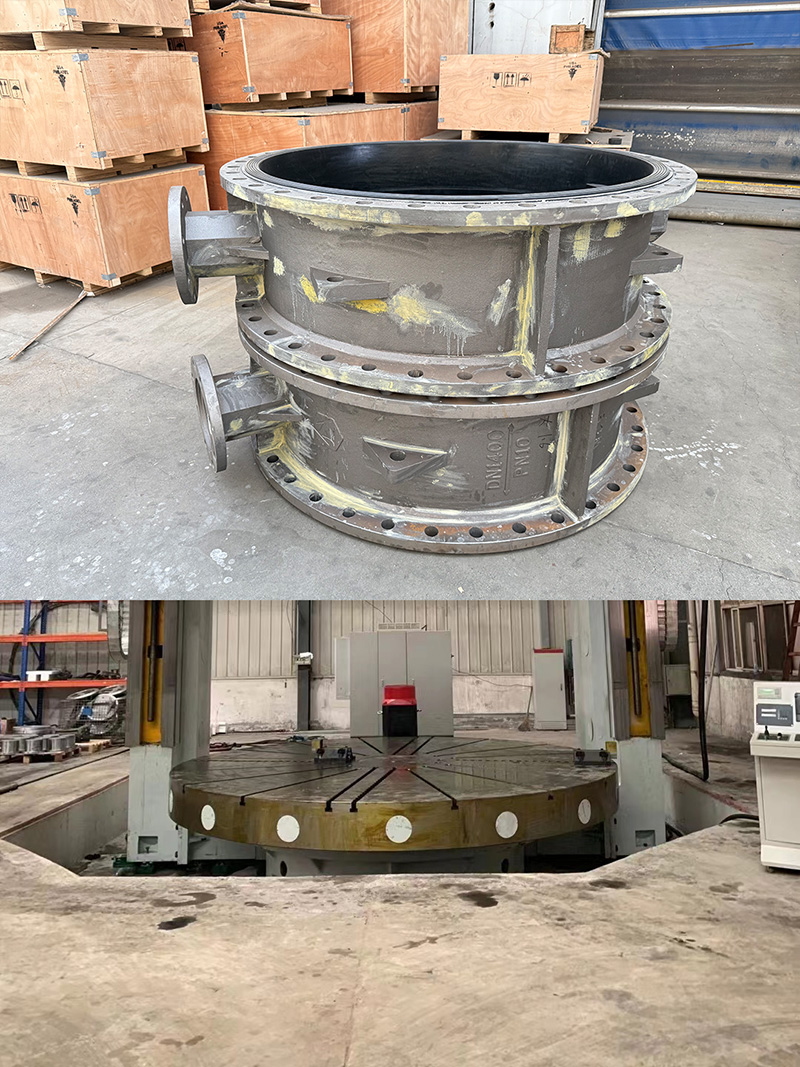

Высокопроизводительный трехсмещенный металлический дисковый поворотный клапан
Характеристики продукта:
-
Диапазон размеров: DN40-DN1200
-
Конструкция корпуса: фланцевый / дисковый / с крепежом (lug)
-
Температура эксплуатации: от -40℃ до 275℃
-
Давление: PN10 / PN16 / PN25 / PN40 / 150LB / 300LB
-
Уровень утечки: VI (нулевая утечка)
-
Материал корпуса: WCB / CF8/8M / CF3M / 2507 / 1.4529
-
Материал диска: WCB / CF8/8M / CF3M / 2507 / 1.4529
-
Материал штока: 17H-4
-
Седло клапана: PTFE / RPTFE / нержавеющая сталь
-
Применение: нефтяная промышленность / химическая промышленность / вакуум / пищевая промышленность / медицина / высокие и низкие температуры, устойчивость к коррозии
Эксцентрический дисковый поворотный клапан с двойным эксцентриситетом
Дисковый поворотный затвор DN 50–1200, PN 0.6–4.0 МПа, уплотнение металл–металл
Высокогерметичный двухэксцентриковый поворотный затвор (butterfly valve) с шаровидной уплотнительной поверхностью диска и цельным гибким уплотнительным кольцом — для быстрого перекрытия и точного регулирования потока воды, пара, масел и газов, включая хлор, кислород, высокий вакуум и агрессивные среды.
DN 50–1200 PN 0.6–4.0 МПа −29…+425 °C (WCB) до +600 °C (SS) Металл–металл Fire-safe
- Диск с шаровой уплотнительной поверхностью, седло металл–металл.
- Малый момент открытия, применимость на больших диаметрах — DN до 1200.
- Двойная защита штока: фиксирующий штифт и эластичный зажим.
- Огнестойкое исполнение: многослойная металлическая структура уплотнения.
Двойной эксцентриситет: кулачковый эффект исключает трение диска о седло на 80 % хода поворота.
80 %
хода без контакта диска с седлом
0
неметаллических эластичных деталей в уплотнении
2
контура защиты штока от выброса
DN 1200
максимальный номинальный диаметр
Описание продукта
Эксцентрический дисковый поворотный клапан построен на конструкции с двойным эксцентриситетом: ось вращения диска смещена относительно его уплотнительной поверхности, а сама поверхность выполнена в форме шарового сегмента. Такая геометрия обеспечивает плотное и стабильное уплотнение по всему периметру, малый пусковой момент и длительный срок службы даже при частых срабатываниях.
Клапан применяется как в режиме быстрого перекрытия потока (отсечная арматура), так и в режиме регулирования расхода. Он предназначен для транспортных и технологических трубопроводов с жидкостями и газами, включая насыщенный и перегретый пар, и допускает работу на специальных средах — хлор, кислород, высокий вакуум, сульфуросодержащие и химически агрессивные среды. По требованию заказчика изделие выпускается в огнестойком исполнении: узлы уплотнения выполнены по схеме металл–металл с многослойной металлической структурой, что обеспечивает внутреннюю герметичность при пожаре.
Корпус и диск могут быть изготовлены из чугуна, литой или легированной стали, нержавеющей стали и хромомолибденовой стали, что позволяет подобрать исполнение под рабочую температуру от −40 °C до +600 °C и давление до PN 4.0 МПа. Уплотнение сальника — гибкий графит, устойчивый к высоким температурам и циклическим нагрузкам.
Принцип двойного эксцентриситета
Два смещения оси вращения работают совместно: первое выносит ось из плоскости уплотнения, второе создаёт кулачковый эффект при открытии и закрытии.
Первый эксцентриситет
Центр отверстия оси диска смещён относительно эллиптической (шаровой) уплотнительной поверхности диска по направлению, параллельному осевой линии трубопровода. За счёт этого диск при повороте выходит из седла без проскальзывания по уплотнительному пояску.
Второй эксцентриситет
Центр отверстия оси дополнительно смещён от длинной оси диска в радиальном направлении, перпендикулярном осевой линии трубопровода. Возникает кулачковый эффект, благодаря которому трение между диском и седлом отсутствует на 80 % хода поворота, а контакт происходит только в последней фазе закрытия.
Технические особенности
Двойной эксцентриситет
Смещённая ось вращения и шаровая уплотнительная поверхность обеспечивают плотный контакт только в конце закрытия.
Без неметаллических эластомеров
Между корпусом и седлом отсутствуют эластичные неметаллические элементы, поэтому уплотнение не стареет и не разрушается при длительной эксплуатации.
Металл–металл и огнестойкость
Многослойная металлическая структура уплотнения и полностью металлическая конструкция обеспечивают внутреннюю герметичность при пожаре.
Двойная защита штока
Фиксирующий штифт постоянно поджимает шток к диску, а эластичный зажим исключает выброс деталей и повреждение штока.
Герметичный сальниковый узел
Эластичный зажим предотвращает выброс штока и компенсирует упругость набивки — решение для трубопроводов с токсичными средами.
Низкий момент открытия
Усилие на рукоятке и приводе минимально, что делает клапан удобным в обслуживании и применимым на больших диаметрах.
Материалы основных деталей
| Деталь | Материал |
|---|---|
| Корпус (BODY) | Чугун, литая сталь, нержавеющая сталь, хромомолибденовая сталь, легированная сталь |
| Диск (DISC) | Литая сталь, легированная сталь (твёрдый хром), нержавеющая сталь, хромомолибденовая сталь |
| Уплотнительное кольцо (RING) | Нержавеющая сталь, полимерные и износостойкие материалы |
| Шток (STEM) | 2Cr13, 1Cr13, нержавеющая сталь, хромомолибденовая сталь |
| Набивка (PACKING) | Гибкий графит |
Технические параметры
| Параметр | Значения |
|---|---|
| Номинальный диаметр DN | 50 – 1200 |
| Номинальное давление PN, МПа | 0.6 · 1.0 · 1.6 · 2.5 · 4.0 |
| Испытание на прочность, МПа | 0.9 · 1.5 · 2.4 · 3.75 · 6.0 |
| Испытание на герметичность, МПа | 0.66 · 1.1 · 1.76 · 2.75 · 4.4 |
| Воздушное испытание, МПа | 0.6 (для всех уровней давления) |
| Рабочие среды | Вода, пар, масло, газы, кислоты и другие агрессивные среды |
| Температурный диапазон | WCB: −29…+425 °C; нержавеющая сталь: −40…+600 °C |
Области применения
Клапан с двойным эксцентриситетом устанавливается на магистральных и технологических трубопроводах в качестве отсечной и регулирующей арматуры.
Технологические среды и энергетика
- Нефтегазовая отрасль и нефтехимия: перекрытие и регулирование потоков нефти, газа и продуктов переработки.
- Теплоэнергетика и паропроводы: насыщенный и перегретый пар, конденсат, дренаж, контуры охлаждения.
- Химическая промышленность: хлор, кислород, кислоты, щёлочи, сульфуросодержащие и прочие агрессивные среды.
- Металлургия: технологические газы, оборотная вода, системы пылегазоочистки.
Инфраструктура и специальные системы
- Водоснабжение и водоотведение: магистральные сети, насосные станции, очистные сооружения.
- Целлюлозно-бумажная и пищевая промышленность: пар, технологическая вода, моющие растворы.
- Высокий вакуум и кислородные линии: вакуумные установки, системы газораспределения.
- Судостроение и энергетическое машиностроение: судовые трубопроводные системы, вспомогательные контуры.
Частые вопросы
Чем эксцентрический клапан отличается от обычного дискового затвора?
В обычном затворе диск постоянно прижат к седлу и при повороте трётся об уплотнительный поясок. В двухэксцентриковой конструкции ось смещена в двух направлениях, поэтому диск отходит от седла почти сразу и 80 % хода проходит без контакта. Результат — меньшее усилие на приводе, меньший износ уплотнения и стабильная герметичность после большого числа циклов.
На каких средах может работать клапан?
Вода, пар, масла, нейтральные и технологические газы, а также специальные среды: хлор, кислород, высокий вакуум, сульфуросодержащие и химически агрессивные жидкости. Для токсичных и вредных сред предусмотрен сальниковый узел с эластичным зажимом, исключающий выброс штока.
Какой температурный диапазон выдерживает арматура?
Корпус из стали WCB рассчитан на −29…+425 °C, исполнение из нержавеющей стали — на −40…+600 °C. Уплотнение сальника из гибкого графита сохраняет свойства во всём указанном диапазоне.
Какие данные нужны для подбора и расчёта стоимости?
Номинальный диаметр DN, номинальное давление PN, рабочая среда и её концентрация, рабочая температура, режим работы (перекрытие или регулирование), тип привода (ручной, электрический, пневматический) и стандарт присоединительных фланцев.
Доступно ли огнестойкое исполнение?
Да. Клапан выпускается в fire-safe исполнении: уплотнение выполнено по схеме металл–металл с многослойной металлической структурой, без неметаллических эластичных элементов между корпусом и седлом.
