Производители трёхсмещённых дисковых клапанов типа wafer с высокой производительностью
Характеристики продукта:
-
Диапазон размеров: DN40-DN600
-
Конструкция корпуса: с крепежом (lug) / wafer / фланец
-
Температурный диапазон: от -40℃ до 275℃
-
Давление: PN10 / PN16 / PN25 / PN40 / 150LB / 300LB
-
Уровень утечки: VI (нулевая утечка)
-
Материал корпуса: WCB / CF8/8M, CF3M / 2507 / 1.4529
-
Материал диска: WCB / CF8/8M, CF3M / 2507 / 1.4529
-
Материал штока: 17H-4
-
Уплотнительное седло: PTFE / RPTFE / нержавеющая сталь
-
Область применения: нефтяная и химическая промышленность, вакуум, пищевая промышленность, медицина, высокие и низкие температуры, устойчивость к коррозии
Описание продукта:

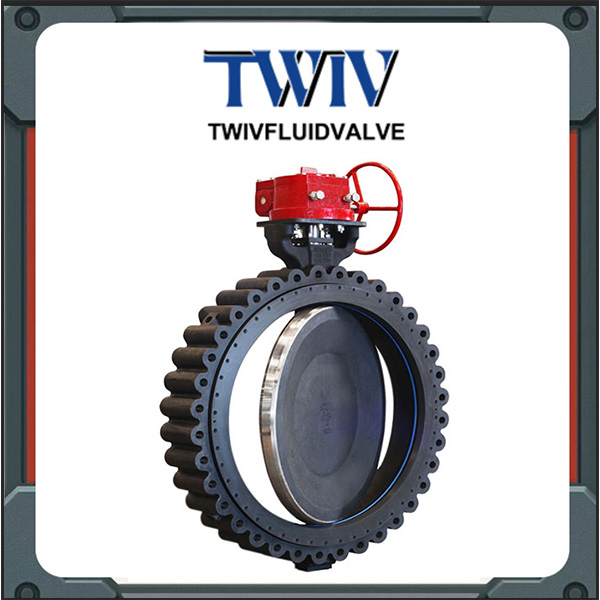

Трёхсмещённый дисковый клапан с металлическим жёстким уплотнением типа wafer использует трёхэксцентриситетную конструкцию. Уплотнительные поверхности седла и диска выполнены из материалов различной твердости и нержавеющей стали. Клапан обладает высокой коррозионной стойкостью и длительным сроком службы. Обеспечивает двунаправленное уплотнение. Соответствует национальному стандарту GB/T13927-92 по испытаниям давления клапанов.
Электрический клапан с металлическим жёстким уплотнением типа wafer оснащён прецизионным J-образным эластичным уплотнительным кольцом и многослойной трёхэксцентриситетной металлической жёсткой уплотнительной структурой. Широко применяется в металлургии, электроэнергетике, нефтехимии, водоснабжении, канализации и муниципальном строительстве при рабочих температурах до 425°C. Используется в промышленных трубопроводах для регулирования и перекрытия потоков жидкостей и газов.
Основные материалы:
| Название детали | Материал |
|---|---|
| Корпус (BODY) | Чугун, литая сталь, нержавеющая сталь, хром-молибденовая сталь, легированная сталь |
| Диск (DISC) | Литая сталь, легированная сталь (твердый хром), нержавеющая сталь, хром-молибденовая сталь |
| Кольцо (RING) | Нержавеющая сталь, полиол, износостойкие материалы |
| Шток (SHAFT) | 2Cr13, 1Cr13 нержавеющая сталь, хром-молибденовая сталь |
| Уплотнение (PACKING) | Гибкий графит |
Технические параметры:
| Параметр | Значения |
|---|---|
| Номинальный диаметр DN | 50–1200 |
| Номинальное давление PN | 0.6, 1, 1.6, 2.5, 4 |
| Испытательное давление | |
| – Прочность | 0.9, 1.5, 2.4, 3.75, 6 |
| – Испытание на герметичность | 0.66, 1.1, 1.76, 2.75, 4.4 |
| – Воздушное испытание | 0.6 (для всех уровней) |
| Рабочие среды | Вода, пар, масло, кислотная коррозия и др. |
| Температурный диапазон | WCB: -29℃ до 425℃ Нержавеющая сталь: -40℃ до <600℃ |
Стандарты и спецификации:
-
API609 — фланцевый зажимной дисковый клапан
-
MSS SP-25 — система маркировки клапанов
-
MSS SP-44 — стальные фланцы труб
-
MSS SP-55 — стандарты качества литой стали
-
MSS SP-61 — испытание давления стальных клапанов
-
MSS SP-69 — терминология клапанов и соединителей
-
ANSI B31.3 — трубопроводы химических заводов и нефтеперерабатывающих предприятий
-
ANSI B31.8 — системы транспортировки и распределения газа
-
API 598 — инспекция и испытание клапанов
-
ANSI B16.10 — размеры по длине между фланцами
-
ANSI B16.5 — фланцы и фланцевые соединения
-
ANSI B16.47 — большие фланцы NPS26-NPS60
-
ANSI B16.34 — фланцевые и приварные стальные клапаны
-
ANSI B31.1 — трубопроводы электростанций
-
ANSI B31.4 — транспортировка гидрокарбонов, аммиака и спирта
-
ANSI/FCI 70-2-1991 — контроль утечек седла клапана
