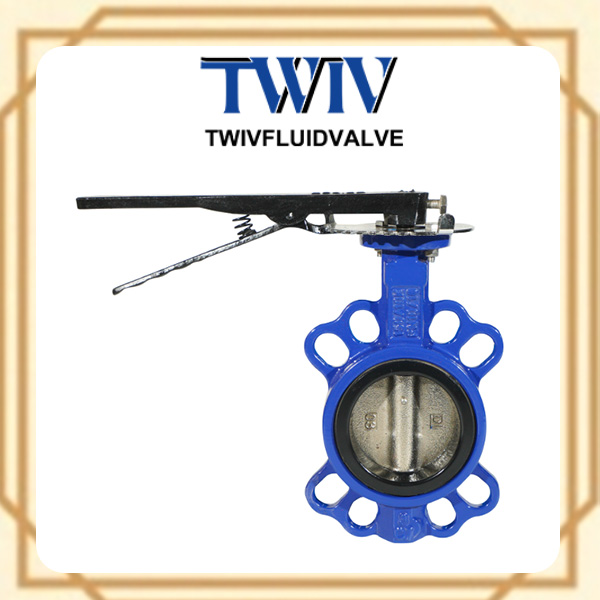

3 Inch Cast Iron Wafer Type Butterfly Valve Lever
Product Attributes:
-
Size: 3 inch (DN80)
-
Type: Wafer type butterfly valve
-
Body Material: Cast Iron
-
Operating Mode: Lever operated
Specyfikacje:
| Parametr | Wartość 1 | Wartość 2 |
|---|---|---|
| Nominalne ciśnienie (MPa) | 1.0 | 1.6 |
| Nominalna średnica (mm) | 50-1200 | 50-1200 |
| Ciśnienie testowe - korpus (MPa) | 1.5 | 2.4 |
| Ciśnienie testowe - uszczelnienie (MPa) | 1.1 | 1.76 |
| Temperatura pracy (°C) | 150 | - |
woda, ścieki, woda morska, powietrze, para, żywność, lekarstwa, oleje, kwasy, zasady itp.
Tryb pracy:
ręczny, ślimakowy, pneumatyczny, elektryczny itp.
Normy:
-
Projektowanie i produkcja: MSS SP-67, API609, EN593
-
Połączenie kołnierzowe: DIN PN10/16/25; ANSI B 16.1, BS4504; ISO PN10/16, JIS B 2212/2213, BS 10 tabela D i E
-
Wymiary między kołnierzami: API609, ISO5752 seria 20, BS5155
-
Testy i inspekcje: API 598
Materiały:
| Nr | Część | Materiał |
|---|---|---|
| 1 | Korpus | Stal węglowa / Stal nierdzewna / Żeliwo / Żeliwo sferoidalne / Al-Bronz |
| 2 | Tarcza | Al-Bronz / CF8M / Żeliwo sferoidalne / WCB |
| 3 | Uszczelka | EPDM / PEFE / Buna / NBR / Hypalon |
| 4 | Trzon | Stal węglowa / Stal nierdzewna 314 / Stal nierdzewna 316 |
| 5 | Tuleja | PTFE / Smarowana |
| 6 | Pierścień uszczelniający (O-ring) | EPDM / PEFE / Buna / NBR / Hypalon |
| 7 | Sworzeń | SS316 / SS416 / SS304 |
Przepustnica motylkowa typu wafer z korpusem z żeliwa łączy się między dwoma kołnierzami rurociągu za pomocą dwustronnych śrub. Konstrukcja jest prosta i składa się z niewielu części. Obrót o 90° wystarcza, aby otworzyć lub zamknąć zawór, co zapewnia łatwą obsługę. Przepustnice tego typu mają dobre właściwości regulacji przepływu.
-
Dźwignia zaworu motylkowego ma prostą konstrukcję, jest elastyczna, oszczędza siły i wygodna w obsłudze.
-
Przepustnica typu wafer ma uszczelnienie, które zacieśnia się wraz z zamykaniem, zapewniając niezawodne uszczelnienie.
-
Tarcza motylkowa zastosowana w tym zaworze ma konstrukcję ramową, zapewniającą wysoką wytrzymałość, dużą powierzchnię przepływu i niskie opory przepływu.
-
Cały zawór jest malowany, co skutecznie chroni przed rdzą. Można go stosować do różnych mediów, zmieniając jedynie materiał uszczelki.
-
Przepustnica typu wafer posiada uszczelnienie dwukierunkowe, dzięki czemu nie jest zależna od kierunku przepływu ani położenia przestrzennego — może być instalowana w większości orientacji.
