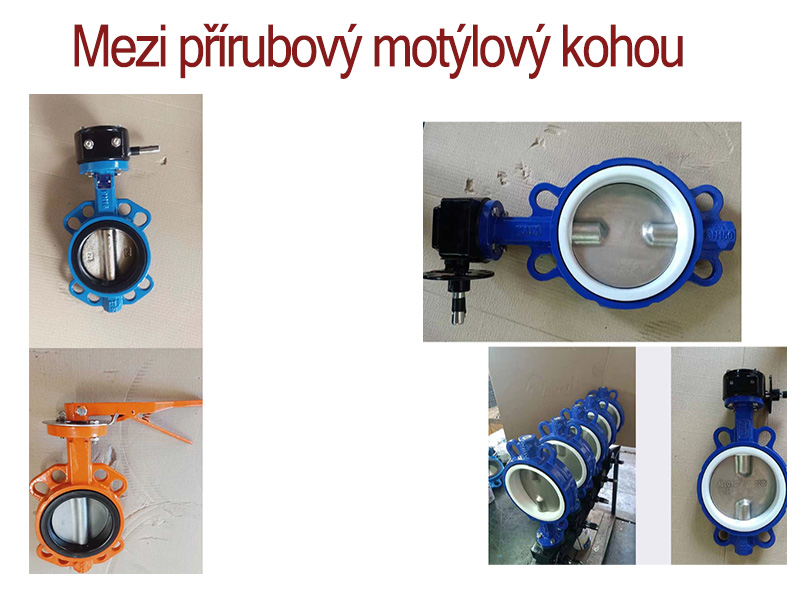

3palcový litinový klapkový ventil typu wafer s pákou
Technické údaje produktu:
-
Velikost: DN40-DN1200
-
Tlak: PN10 / PN16
-
Standard: Příruby dle DIN3202, DIN2501 PN10/PN16
-
Rozměr tváří v tvář: BS5155
-
Horní příruba: ISO5211
Popis produktu:
| Specifikace | Hodnota |
|---|---|
| Jmenovitý tlak (MPa) | 1,0 / 1,6 |
| Jmenovitý průměr (mm) | 50-1200 |
| Zkušební tlak těla (MPa) | 1,5 / 2,4 |
| Zkušební tlak těsnění (MPa) | 1,1 / 1,76 |
| Provozní teplota (°C) | 150 |
| Použitelné médium | Voda, odpadní voda, mořská voda, vzduch, pára, potraviny, léky, oleje, kyseliny, zásady atd. |
| Způsob ovládání | Ruční, červová převodovka, pneumatické, elektrické atd. |
Standardy:
-
Design a výroba: MSS SP-67, API609, EN593
-
Připojení příruby: DIN PN10/16/25; ANSI B 16.1; BS4504; ISO PN10/16; JIS B 2212/2213; BS 10 tabulka D a E
-
Rozměr tváří v tvář: API609, ISO5752 série 20, BS5155
-
Testování a kontrola: API 598
Materiály:
| Číslo | Název dílu | Materiál |
|---|---|---|
| 1 | Tělo | Uhlíková ocel / Nerezová ocel / Litoželezo / Kuličkové lití / Hliníková bronz |
| 2 | Kotouč | Hliníková bronz / CF8M / Kuličkové lití / WCB |
| 3 | Sedlo | EPDM / PEFE / Buna / NBR / Hypalon |
| 4 | Hřídel | Uhlíková ocel / Nerezová ocel 314 / Nerezová ocel 316 |
| 5 | Pouzdro | PTFE / Mazací materiál |
| 6 | O-kroužek | EPDM / PEFE / Buna / NBR / Hypalon |
| 7 | Čep | SS316 / SS416 / SS304 |
Vlastnosti produktu:
Litinový klapkový ventil typu wafer je spojen šrouby s dvojitou hlavou mezi dvěma přírubami potrubí. Má jednoduchou konstrukci a skládá se z několika dílů. Pro otevření nebo zavření ventilu stačí otočení o 90°. Ovládání je snadné a ventil má dobré vlastnosti pro řízení průtoku média.
-
Páka ventilu má jednoduchou konstrukci, je pružná, šetří síly a je pohodlná na obsluhu.
-
Wafer typ ventilu má těsnění, které se při zavírání ještě více utahuje, což zajišťuje spolehlivou těsnost.
-
Kotouč ventilu má rámovou konstrukci, která poskytuje vysokou pevnost, velkou průtočnou plochu a nízký tlakový odpor.
-
Celý ventil je natřený, což účinně zabraňuje korozi; pro různá média lze použít různé těsnicí materiály sedla.
-
Wafer ventil má dvoucestnou těsnost, která umožňuje instalaci bez ohledu na směr proudění média nebo prostorovou orientaci, lze jej instalovat téměř v jakékoli poloze.
