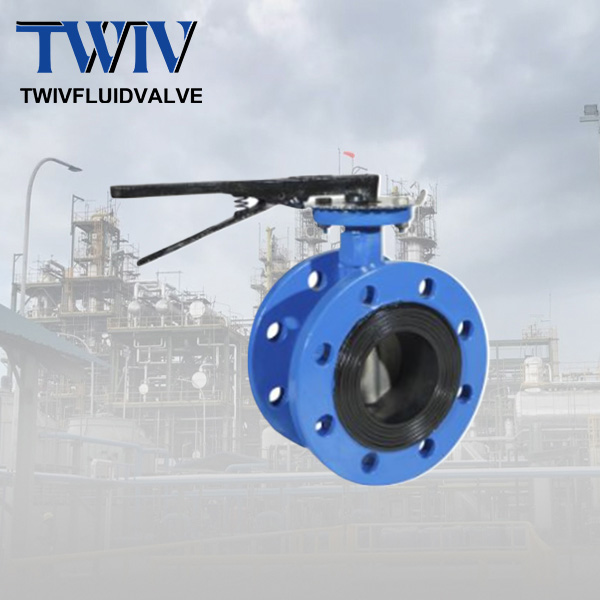

PN16 dvojitá přírubová klapka ovládaná ruční pákou
Vlastnosti produktu:
Specifikace:
· Velikost: DN50-DN1600
· Tlak: PN10/PN16/150LB
· Norma: ISO5211, DIN2501 PN10/PN16, DIN3202

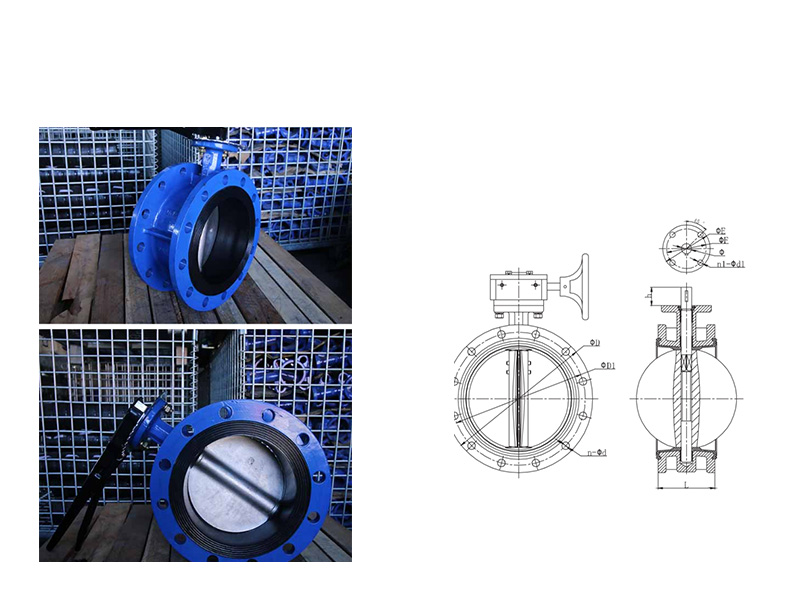

| DN (mm) | A (mm) | B (mm) | L (mm) | Č. příruby | ØE (mm) | ØF (mm) | n1-Ød1 | Ø (mm) | h (mm) | PN10 ØD (mm) | PN10 ØD1 (mm) | PN10 n-Ød | PN10 N-M | PN16 ØD (mm) | PN16 ØD1 (mm) | PN16 n-Ød | PN16 N-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 130 | 83 | 108 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 165 | 125 | (4-18) | 4-M16 | 165 | 125 | (4-18) | 4-M16 |
| 65 | 140 | 93 | 112 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 185 | 145 | (8-18) | 8-M16 | 185 | 145 | (8-18) | 8-M16 |
| 80 | 149 | 100 | 114 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 200 | 160 | (8-18) | 8-M16 | 200 | 160 | (8-18) | 8-M16 |
| 100 | 156 | 110 | 127 | F07 | 90 | 70 | (4-10) | 15.77 | 32 | 220 | 180 | (8-18) | 8-M16 | 220 | 180 | (8-18) | 8-M16 |
| 125 | 177 | 125 | 140 | F07 | 90 | 70 | (4-10) | 18.92 | 32 | 250 | 210 | (8-18) | 8-M16 | 250 | 210 | (8-18) | 8-M16 |
| 150 | 200 | 143 | 140 | F07 | 90 | 70 | (4-10) | 18.92 | 32 | 285 | 240 | (8-22) | 8-M20 | 285 | 240 | (8-22) | 8-M20 |
| 200 | 225 | 170 | 152 | F10 | 125 | 102 | (4-12) | 22.1 | 45 | 340 | 295 | (8-22) | 8-M20 | 340 | 295 | (12-22) | 12-M20 |
| 250 | 280 | 203 | 165 | F10 | 125 | 102 | (4-12) | 28.5 | 45 | 395 | 350 | (12-22) | 12-M20 | 405 | 355 | (12-26) | 12-M24 |
| 300 | 309 | 230 | 178 | F10 | 125 | 102 | (4-12) | 31.7 | 45 | 445 | 400 | (12-22) | 12-M20 | 460 | 410 | (12-26) | 12-M24 |
| 350 | 325 | 260 | 190 | F10 | 125 | 102 | (4-12) | 31.7 | 45 | 505 | 460 | (16-22) | 16-M20 | 520 | 470 | (16-26) | 16-M24 |
| 400 | 371 | 290 | 216 | F14 | 175 | 140 | (4-18) | 33.15 | 52 | 565 | 515 | (16-22) | 16-M24 | 580 | 525 | (16-30) | 16-M28 |
| 450 | 392 | 330 | 222 | F14 | 175 | 140 | (4-18) | 38 | 52 | 615 | 565 | (20-26) | 20-M24 | 640 | 585 | (20-30) | 20-M28 |
| 500 | 431 | 358 | 229 | F14 | 175 | 140 | (4-18) | 41.15 | 64 | 670 | 620 | (20-26) | 20-M24 | 715 | 650 | (20-33) | 20-M30 |
| 600 | 505 | 435 | 267 | F16 | 210 | 165 | (4-22) | 50.65 | 70 | 780 | 725 | (20-30) | 20-M27 | 840 | 770 | (20-36) | 20-M33 |
Jmenovitý tlak (MPa): 1.0 / 1.6
Jmenovitý průměr (mm): 50-1000
Zkušební tlak:
-
Těleso: 1.5 / 2.4 (MPa)
-
Těsnění: 1.1 / 1.76
Použitelná teplota: 150 °C
Médium: voda, odpadní voda, mořská voda, vzduch, pára, potraviny, léčiva, oleje, kyseliny, zásady atd.
Způsob ovládání: ruční, šnekový převod, pneumatický, elektrický.
Normy:
-
Návrh a výroba: MSS SP-67, API609, EN593
-
Přírubové připojení: DIN PN10/16/25; ANSI B 16.1; BS4504; ISO PN10/16; JIS B 2212/2213; BS 10 tabulka D/E
-
Stavební délka: API609, ISO5752 řada 20, BS5155
-
Zkoušení a inspekce: API 598
Materiály:
-
Těleso: uhlíková ocel / nerezová ocel / litina / tvárná litina / hliníkový bronz
-
Kotouč: Al-bronz / CF8M / tvárná litina / WCB
-
Sedlo: EPDM / PTFE / Buna / NBR / Hypalon
-
Hřídel: uhlíková ocel / nerezová ocel 314 / nerezová ocel 316
-
Pouzdro: PTFE / mazací
-
O-kroužek: EPDM / PTFE / Buna / NBR / Hypalon
-
Čep: SS316 / SS416 / SS304
Vlastnosti:
-
Dvojitá přírubová klapka má rozumnou mechanickou konstrukci a dobrou odolnost proti tlaku. Hřídel a kotouč jsou pevně sestaveny a mechanicky upevněny kuželovým čepem. Přírubová klapka spolehlivě otevírá a zavírá, s funkcí uzavírání i regulace.
-
Tato klapka využívá dvojitou excentricitu (axiální a radiální), což při zavření zajišťuje těsné přitlačení kotouče k těsnicímu kroužku a při otevření minimalizuje tření, čímž se prodlužuje životnost.
-
Kotouč má konstrukci s dvojitým nosníkem, velkou průtočnou plochu a nízký hydraulický odpor.
-
Těsnění tělesa je z nerezové oceli, těsnění kotouče z olejivzdorné nitrilové pryže – odolnost proti korozi, opotřebení a dlouhá životnost.
-
Těsnicí kroužek kotouče je upevněn šrouby – snadná výměna a nastavení, spolehlivé dlouhodobé těsnění.
-
Těsnění hřídele je z uhlíkových vláken impregnovaných PTFE – nízké tření, odolnost, zaručená životnost minimálně 10 let.
-
Všechny části, ucpávky a těsnění jsou z netoxických materiálů, povrch tělesa chráněn epoxidovou pryskyřicí.
-
Nové ruční ovládání má plně utěsněnou konstrukci odolnou vůči prachu a vlhkosti, vždy zajišťuje dobré mazání.
-
Lze instalovat horizontálně i vertikálně.
