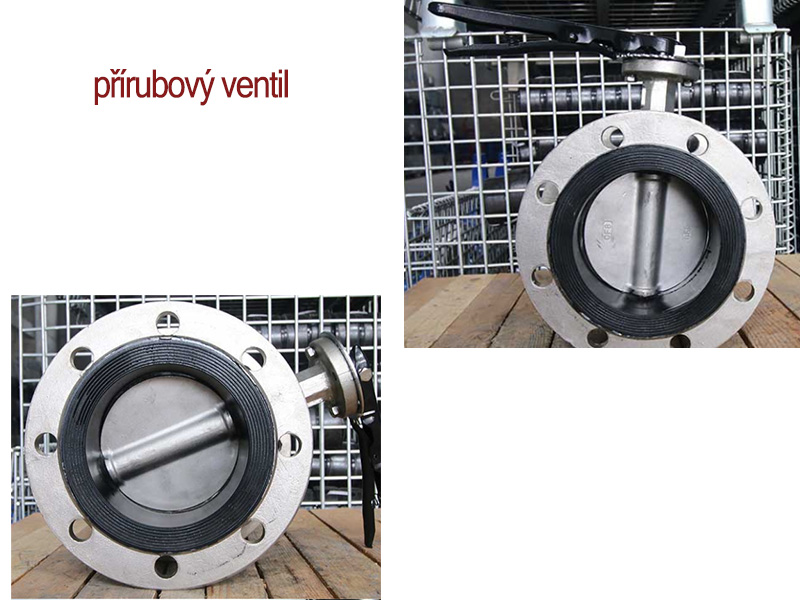

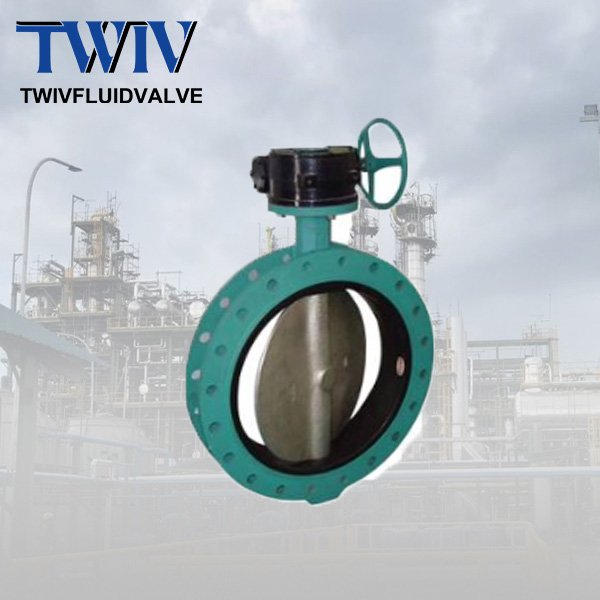

DI těleso, motýlová klapka s U-typ přírubovým koncem – Čína
Vlastnosti produktu:
Specifikace:
-
Velikost: DN50–DN1600
-
Tlak: PN10/PN16/125LB/150LB
-
Návrh výrobku: EN593, API609
| DN (mm) | A (mm) | B (mm) | L (mm) | Č. příruby | ØE (mm) | ØF (mm) | n1-Ød1 | Ø (mm) | h (mm) | PN10 ØD (mm) | PN10 ØD1 (mm) | PN10 n-Ød | PN10 N-M | PN16 ØD (mm) | PN16 ØD1 (mm) | PN16 n-Ød | PN16 N-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 136 | 75 | 43 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 165 | 125 | (4-18) | 4-M16 | 165 | 125 | (4-18) | 4-M16 |
| 65 | 139 | 83 | 46 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 185 | 145 | (8-18) | 8-M16 | 185 | 145 | (8-18) | 8-M16 |
| 80 | 155 | 97 | 46 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 200 | 160 | (8-18) | 8-M16 | 200 | 160 | (8-18) | 8-M16 |
| 100 | 169 | 109 | 52 | F07 | 90 | 70 | (4-10) | 15.77 | 32 | 220 | 180 | (8-18) | 8-M16 | 220 | 180 | (8-18) | 8-M16 |
| 125 | 183 | 125 | 56 | F07 | 90 | 70 | (4-10) | 18.92 | 32 | 250 | 210 | (8-18) | 8-M16 | 250 | 210 | (8-18) | 8-M16 |
| 150 | 198 | 139 | 56 | F07 | 90 | 70 | (4-10) | 18.92 | 32 | 285 | 240 | (8-22) | 8-M20 | 285 | 240 | (8-22) | 8-M20 |
| 200 | 235 | 172 | 60 | F10 | 125 | 102 | (4-12) | 22.1 | 45 | 340 | 295 | (8-22) | 8-M20 | 340 | 295 | (12-22) | 12-M20 |
| ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 2000 | 1363 | 1350 | 406 | F40 | 475 | 406 | (8-40) |
Materiály:
-
Těleso: uhlíková ocel / nerezová ocel / litina / tvárná litina / Al-bronz
-
Kotouč: Al-bronz / CF8M / tvárná litina / WCB
-
Sedlo: EPDM / PTFE / Buna / NBR / Hypalon
-
Hřídel: uhlíková ocel / nerezová ocel 314 / nerezová ocel 316
-
Pouzdro: PTFE / mazací
-
O-kroužek: EPDM / PTFE / Buna / NBR / Hypalon
-
Čep: SS316 / SS416 / SS304
Normy:
-
Návrh a výroba: MSS SP-67, API609, EN593
-
Přírubové připojení: DIN PN10/16/25; ANSI B16.1; BS4504; ISO PN10/16; JIS B2212/2213; BS10 tabulka D/E
-
Stavební délka: API609, ISO5752 řada 20, BS5155
-
Zkoušení a kontrola: API598
Charakteristika:
Motýlová klapka s U-typ přírubovým koncem má spolehlivý výkon, kompaktní konstrukci a přírubové připojení. Snadná instalace, 90° otevření/zavření, převodovka s červíkem, malý ovládací moment, obousměrné těsnění, vynikající těsnicí schopnost a lineární průtokové charakteristiky.
-
Těleso je vyloženo vyjímatelnou pryžovou vložkou, kotouč je potažen pryží pro zvýšení odolnosti proti korozi.
-
Používá „U“ těsnicí kroužek, proto je konstrukce centrována na ose (středová klapka).
-
Existuje i plně gumou vyložená verze („plně gumou vyložená U-typ přírubová motýlová klapka“).
-
Lze použít jako větrací klapku na konci potrubí.
