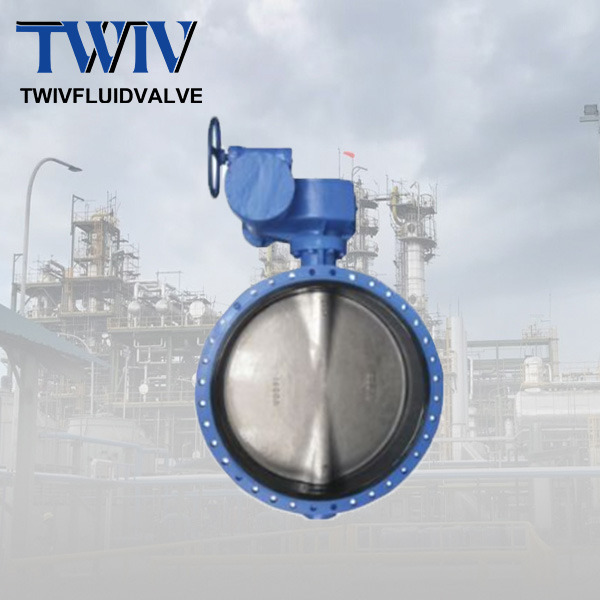

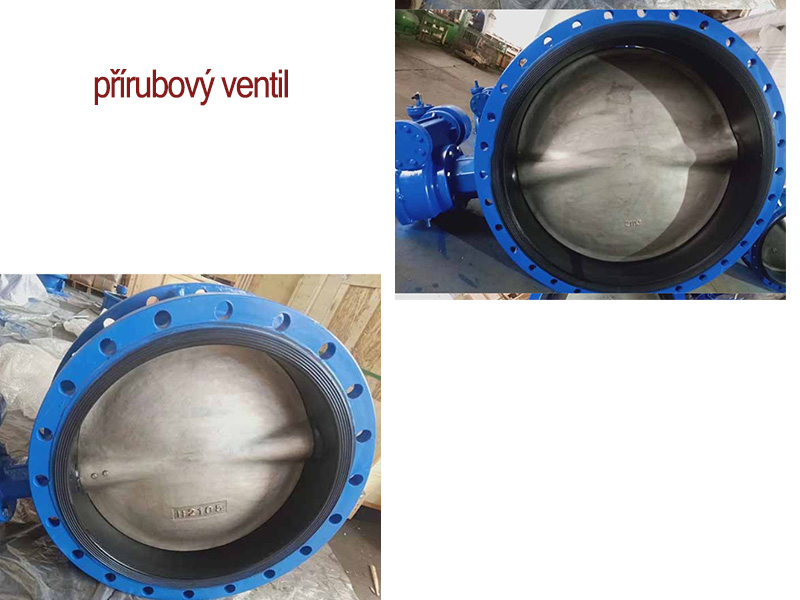

Motýlový ventil s přírubou a ovládáním šnekovým převodem – 6 palců
Atributy produktu
-
Navrženo podle norem: GB/T12238-2008; AWWA C504
-
Stavební délka: ISO5752-1982-13; GB/T12221-2005-13
-
Příruba podle normy: GB/T17241.6; DIN2632/2633; BS4504;
JIS-B2220; ASME B16.5 (150LB) -
Zkoušky podle normy: GB/T13927-2008; BS EN12266-1; EN12266-2
| DN (mm) | A (mm) | B (mm) | L (mm) | Č. příruby | ØE (mm) | ØF (mm) | n1-Ød1 | Ø (mm) | h (mm) | PN10 ØD (mm) | PN10 ØD1 (mm) | PN10 n-Ød | PN10 N-M | PN16 ØD (mm) | PN16 ØD1 (mm) | PN16 n-Ød | PN16 N-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 136 | 75 | 43 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 165 | 125 | (4-18) | 4-M16 | 165 | 125 | (4-18) | 4-M16 |
| 65 | 139 | 83 | 46 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 185 | 145 | (8-18) | 8-M16 | 185 | 145 | (8-18) | 8-M16 |
| 80 | 155 | 97 | 46 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 200 | 160 | (8-18) | 8-M16 | 200 | 160 | (8-18) | 8-M16 |
| 100 | 169 | 109 | 52 | F07 | 90 | 70 | (4-10) | 15.77 | 32 | 220 | 180 | (8-18) | 8-M16 | 220 | 180 | (8-18) | 8-M16 |
| 125 | 183 | 125 | 56 | F07 | 90 | 70 | (4-10) | 18.92 | 32 | 250 | 210 | (8-18) | 8-M16 | 250 | 210 | (8-18) | 8-M16 |
| 150 | 198 | 139 | 56 | F07 | 90 | 70 | (4-10) | 18.92 | 32 | 285 | 240 | (8-22) | 8-M20 | 285 | 240 | (8-22) | 8-M20 |
| 200 | 235 | 172 | 60 | F10 | 125 | 102 | (4-12) | 22.1 | 45 | 340 | 295 | (8-22) | 8-M20 | 340 | 295 | (12-22) | 12-M20 |
| ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 2000 | 1363 | 1350 | 406 | F40 | 475 | 406 | (8-40) |
Normy a specifikace
-
Kontrola a zkoušení: ISO5208, EN12266-1, API598
-
Pracovní tlak: PN10 / PN16 / 150LB
-
Pracovní teplota:
- NBR (0 ~ 70 ºC)
- EPDM (0 ~ 120 ºC)
- PTFE (-20 ~ 120 ºC)
- FKM (0 ~ 260 ºC)
- Silikon (-40 ~ 180 ºC) -
Režim ovládání: páka, ruční kolo, převodovka, pneumatický, elektrický, hydraulický pohon
-
Použitelné médium: voda, oleje, chemikálie, potraviny, léčiva, plyn atd.
-
Oblasti použití: zásobování a odvodnění vody, vodohospodářské projekty, stavebnictví, potravinářství a nápojářství, chemický průmysl, ropný průmysl, závody na suchý prášek a plyn atd.
Materiál
-
Rozsah velikostí: DN50–600
-
Rozměry přírubového připojení:
- JIS: 5K / 10K
- DIN: PN10 / PN16
- ANSI: 125LB / 150LB -
Hlavní materiály:
- Těleso: litina, tvárná litina, litá ocel, nerezová ocel, Al-bronz
- Kotouč: DI, SS304, SS316, ALBC954, PTFE
- Sedlo: NBR, EPDM, PTFE, FKM, silikon
- Hřídel: uhlíková ocel 45, SS416, SS304, SS410
Vlastnosti
-
Nízký ovládací moment, úspora energie
-
Průtoková křivka se blíží přímce, výborné regulační vlastnosti
-
Kompaktní konstrukce, rychlé otevírání/zavírání 90°
-
Těsnost bez bublin, nulový únik při tlakové zkoušce
-
Dlouhá životnost – odolá desítkám tisíc cyklů
-
Široký výběr materiálů, vhodné pro různé médium
