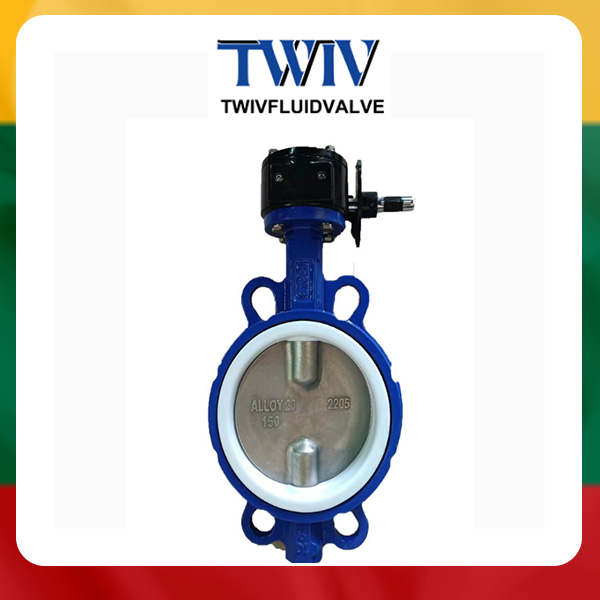

PTFE / PFA sandariklio 20 lydinio disko drugelio vožtuvas, plokščio tipo, su krumpliaračiu valdomas
Produkto savybės:
-
Dydis: DN50-DN1000
-
Slėgis: PN16 / 150LB
-
Standartas: Flanšas: DIN3202, DIN2501 PN10/PN16
-
Tarpas tarp veidų: BS5155, Viršutinis flanšas: ISO5211
Produkto aprašymas
Specifikacijos:
| Parametras | Reikšmė |
|---|---|
| Nominalus slėgis (MPa) | 1.0 / 1.6 |
| Nominalus skersmuo (mm) | 50-1000 |
| Bandymo slėgis, korpusas (MPa) | 1.5 / 2.4 |
| Bandymo slėgis, sandariklis (MPa) | 1.1 / 1.76 |
| Darbinė temperatūra (°C) | 150 |
| Tinkama terpė | Vanduo, nuotekos, jūros vanduo, oras, garai, maistas, vaistai, aliejai, rūgštys, šarmai ir kt. |
| Veikimo režimas | Rankinis, krumpliaračio, pneumatinis, elektrinis ir kt. |
Standartai:
| Kategorija | Standartai |
|---|---|
| Dizainas ir gamyba | MSS SP-67, API609, EN593 |
| Flanšo jungtis | DIN PN10/16/25; ANSI B 16.1; BS4504; ISO PN10/16; JIS B 2212/2213; BS 10 lentelės D ir E |
| Tarpas tarp veidų | API609, ISO5752 serija 20, BS5155 |
| Testavimas ir tikrinimas | API 598 |
| Dalies pavadinimas | Medžiaga |
|---|---|
| Korpusas | Duktilinis geležis (ASTM A395 Gr.60-40-18) / CF8 / CF8M / WCB |
| Diskas | Duktilinis geležis (ASTM A395 Gr.60-40-18) / CF8 / CF8M / 20 lydinys / Bronzos |
| Strypas | SS420 / SS410 / C95800 / C95400 / F6A |
| Sėdynė | PTFE / PFA |
-
PTFE drugelio vožtuvo sėdynė yra minkšto sandarinimo medžiaga, plačiai naudojama vožtuvuose. Tai žinomas kaip „Plastikų karalius“ – PTFE drugelio vožtuvas vadinamas „Teflonu“. Tai polimeras, pagamintas polimerizuojant tetrafluoroetileną. Jis pasižymi puikiu cheminiu stabilumu ir atsparumu korozijai. PTFE yra viena geriausių šiandienos pasaulyje korozijai atsparių medžiagų. Išskyrus lydytą metalinį natrį ir skystą fluorą, jis atlaiko visas chemines medžiagas ir net virinamas aqua regia nesuyra. PTFE drugelio vožtuvai plačiai naudojami ten, kur reikalingas atsparumas rūgštims, šarmams ir organiniams tirpikliams, puikios sandarinimo savybės, didelis tepumas ir nelipnumas, elektros izoliacija, geras senėjimo atsparumas bei aukšta temperatūros tolerancija (veikia ilgą laiką nuo +250°C iki -180°C).
-
20 lydinio disko vožtuvai turi puikų atsparumą korozijai, gerą oksidacinės ir vidutinės redukcinės korozijos atsparumą, puikų atsparumą įtempimų sukeltam koroziniam įtrūkimui ir gerą vietinį atsparumą korozijai. Tai patikimi daugelyje cheminio proceso medžiagų. 20 lydinio vožtuvų tinkamos terpės apima stipriai korozines neorganines rūgštis, įvairias chloridų turinčias terpės, pieno rūgštį, acto rūgštį, rūgštinius anhidratus, jūros vandenį ir druskingą vandenį ir kt.

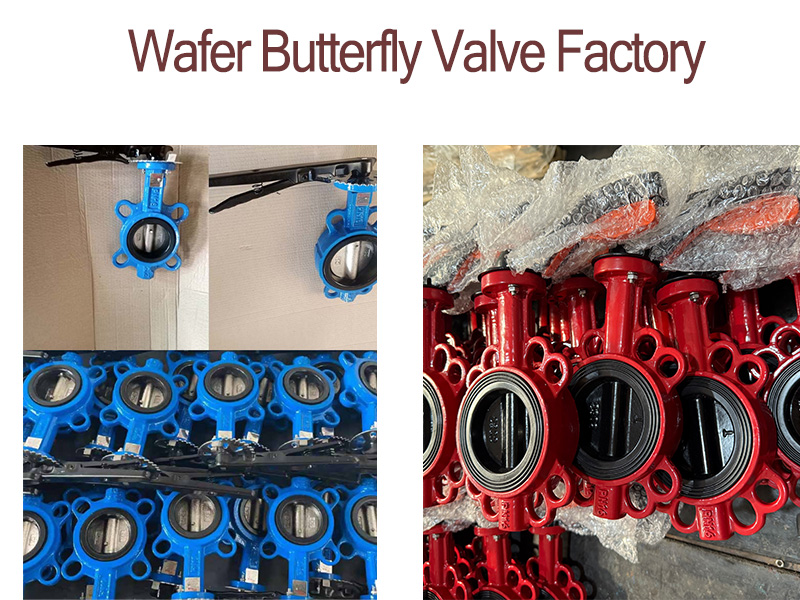

Produkto demonstracija:
