PRODUCT
motylkowego zaworu typu wafer z napędem pneumatycznym:
Atrybuty produktu
-
Specyfikacja średnicy: DN50 – DN1200
-
Forma konstrukcyjna: typ osiowy (centerline), trójmimośrodowy (wafer, kołnierzowy)
-
Materiał korpusu: stal odlewana WCB, stal nierdzewna 304, stal nierdzewna 316
-
Ciśnienie nominalne: PN10, PN16, PN25, PN40
-
Temperatura pracy: -30℃ do 450℃
-
Zakres zastosowania: para, woda, gaz, olej oraz warunki wysokotemperaturowe lub zanieczyszczeniowe
-
Cechy produktu: łatwa obsługa, oszczędność siły, zręczność, możliwość regulacji i kontroli parametrów medium
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Ciśnienie nominalne (MPa) | 1.0 / 1.6 |
| Średnica nominalna (mm) | 50–1000 |
| Ciśnienie testowe – korpus | 1.5 / 2.4 MPa |
| Ciśnienie testowe – uszczelnienie | 1.1 / 1.76 MPa |
| Temperatura pracy | do 150℃ |
| Medium robocze | woda, ścieki, woda morska, powietrze, para, żywność, leki, oleje, kwasy, zasady itd. |
| Sposób sterowania | ręczny, przekładnia ślimakowa, pneumatyczny, elektryczny itd. |
| Funkcja | Norma / Standard |
|---|---|
| Projekt i produkcja | MSS SP-67, API 609, EN 593 |
| Połączenie kołnierzowe | DIN PN10/16/25; ANSI B16.1; BS4504; ISO PN10/16; JIS B 2212/2213; BS10 tabela D i E |
| Wymiar między kołnierzami | API609, ISO5752 seria 20, BS5155 |
| Test i inspekcja | API 598 |
| Nr | Część | Materiał |
|---|---|---|
| 1 | Korpus | Stal węglowa / Stal nierdzewna / Żeliwo / Żeliwo sferoidalne / Brąz aluminiowy |
| 2 | Tarcza | Brąz aluminiowy / CF8M / Żeliwo sferoidalne / WCB |
| 3 | Uszczelka (Siedzenie) | EPDM / PTFE / Buna / NBR / Hypalon |
| 4 | Trzpień | Stal węglowa / Stal nierdzewna 314 / Stal nierdzewna 316 |
| 5 | Tuleja | PTFE / smarowana |
| 6 | O-ring | EPDM / PTFE / Buna / NBR / Hypalon |
-

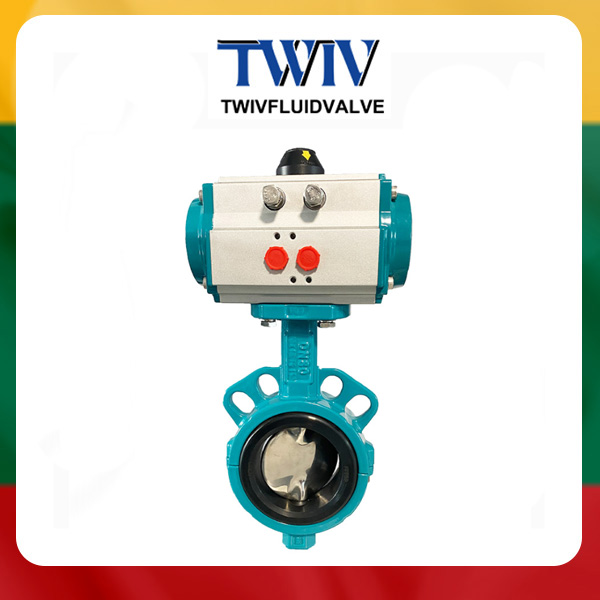

Zawór motylkowy pneumatyczny składa się z napędu pneumatycznego i samego zaworu motylkowego.
-
Działa na zasadzie obrotu okrągłej tarczy motylkowej razem z trzpieniem, realizując otwieranie i zamykanie.
-
Głównie stosowany jako zawór odcinający, ale może mieć funkcje regulacji lub segmentacji przepływu.
-
Coraz częściej używany w średnich średnicach rur.
-
Rodzaje zaworów pneumatycznych: ze stali nierdzewnej, z twardym uszczelnieniem, z miękkim uszczelnieniem, ze stali węglowej.
-
Główne zalety: prosta konstrukcja, niewielkie rozmiary, lekka waga, niski koszt.
-
Łatwy w obsłudze, pozwala również na regulację przepływu medium.
