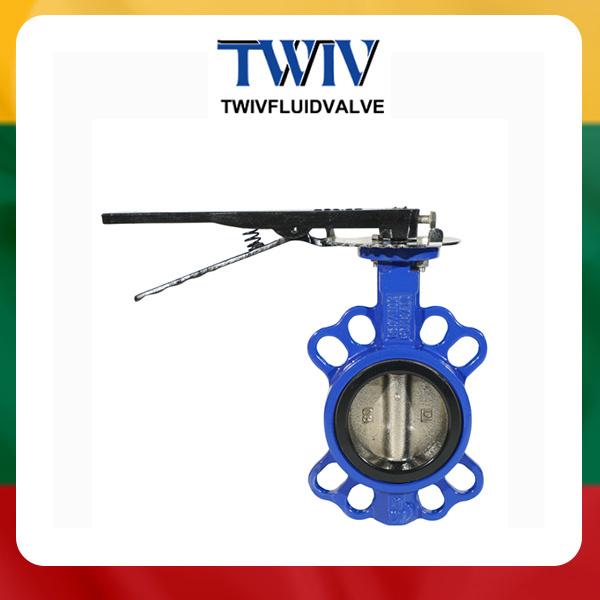

3 colių ketaus plokščio tipo drugelio vožtuvas su svirtimi
Produkto savybės:
-
Dydis: DN40-DN1200
-
Slėgis: PN10 / PN16
-
Standartas: Flanšas: DIN3202, DIN2501 PN10/PN16
-
Tarpas tarp veidų: BS5155, Viršutinis flanšas: ISO5211
Produkto aprašymas
Specifikacijos:
| Parametras | Reikšmė |
|---|---|
| Nominalus slėgis (MPa) | 1.0 / 1.6 |
| Nominalus skersmuo (mm) | 50-1200 |
| Bandymo slėgis, korpusas (MPa) | 1.5 / 2.4 |
| Bandymo slėgis, sandariklis (MPa) | 1.1 / 1.76 |
| Darbinė temperatūra (°C) | 150 |
| Tinkama terpė | Vanduo, nuotekos, jūros vanduo, oras, garai, maistas, vaistai, aliejai, rūgštys, šarmai ir kt. |
| Veikimo režimas | Rankinis, krumpliaračio, pneumatinis, elektrinis ir kt. |
| Kategorija | Standartai |
|---|---|
| Dizainas ir gamyba | MSS SP-67, API609, EN593 |
| Flanšo jungtis | DIN PN10/16/25; ANSI B 16.1; BS4504; ISO PN10/16; JIS B 2212/2213; BS 10 lentelė D ir E |
| Tarpas tarp veidų | API609, ISO5752 serija 20, BS5155 |
| Testavimas ir tikrinimas | API 598 |
Medžiagos:
| Nr. | Dalies pavadinimas | Medžiaga |
|---|---|---|
| 1 | Korpusas | Anglies plienas / Nerūdijantis plienas / Ketaus / Duktilinis ketaus / Aliuminio bronza |
| 2 | Diskas | Aliuminio bronza / CF8M / Duktilinis ketaus / WCB |
| 3 | Sandariklis | EPDM / PEFE / Buna / NBR / Hypalon |
| 4 | Strypas | Anglies plienas / Nerūdijantis plienas 314 / Nerūdijantis plienas 316 |
| 5 | Įvoris | PTFE / Tepamas |
| 6 | O žiedas | EPDM / PEFE / Buna / NBR / Hypalon |
| 7 | Kaištis | SS316 / SS416 / SS304 |
-
Ketaus plokščio tipo drugelio vožtuvas jungiamas dviem varžtais tarp dviejų vamzdžių flanšų. Konstrukcija paprasta, susideda iš kelių dalių. Vožtuvas atsidaro ir užsidaro pasukus tik 90°, todėl yra paprastas valdyti.
-
Drugelio vožtuvo svirtis yra paprasta konstrukcija, lanksti, taupanti jėgas ir patogi naudoti.
-
Plokščio tipo vožtuvas turi sandarinimo funkciją – kuo arčiau uždarymo, tuo sandarumas stipresnis ir patikimesnis.
-
Drugelio vožtuvo diskas turi rėmo konstrukciją, užtikrinančią didelį stiprumą, didelį srauto plotą ir mažą pasipriešinimą.
-
Visa plokščio tipo drugelio vožtuvo konstrukcija yra dažyta, kas efektyviai apsaugo nuo rūdijimo, o keičiant vožtuvo sėdynės sandariklį galima naudoti skirtingas terpės.
-
Vožtuvas turi dvipusį sandarinimą ir gali būti montuojamas bet kuria kryptimi, nepriklausomai nuo srauto krypties ar pozicijos erdvėje.

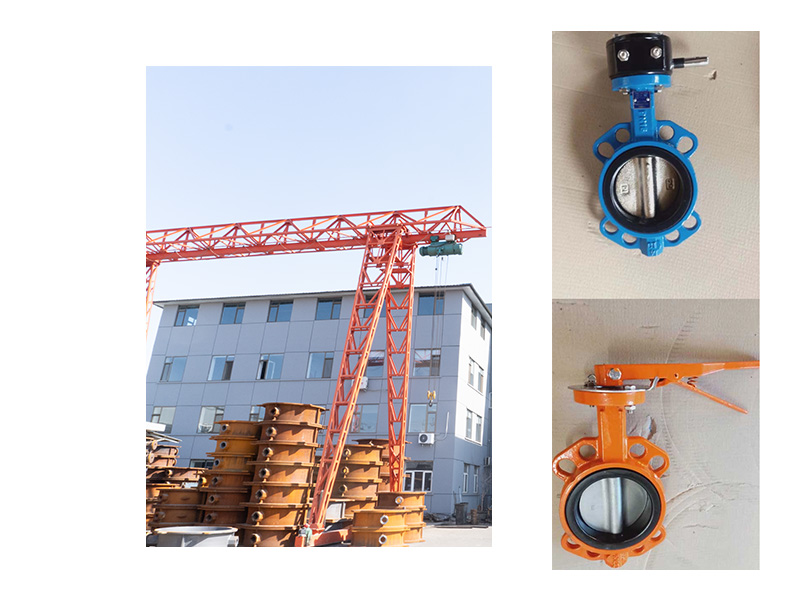

Produkto demonstracija:
