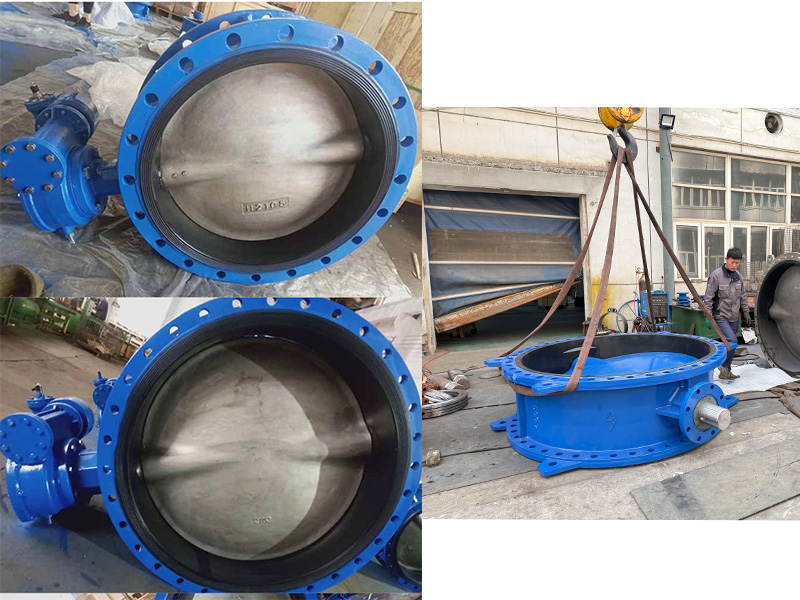

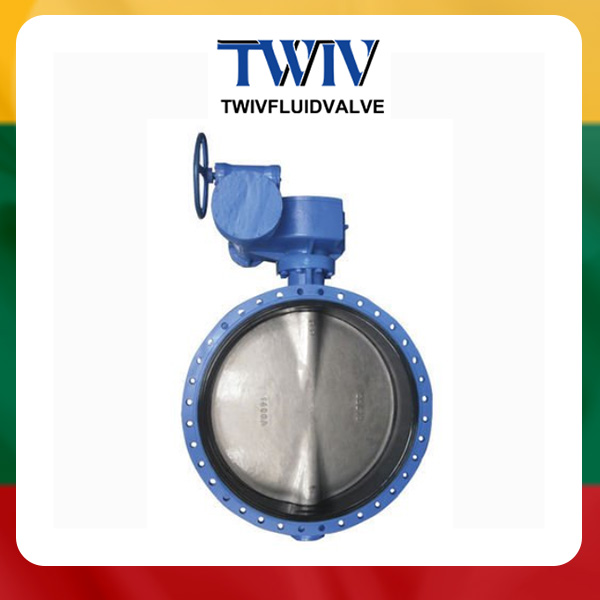

6 colių krumpliaračiu valdomas drugelio vožtuvas su flanšiniu sujungimu
Produkto savybės:
-
Projektavimo standartas: GB/T 12238-2008; AWWA C504
-
Tarpinių matmenų standartas (Face to Face): ISO 5752-1982-13; GB/T 12221-2005-13
-
Flanšo standartas: GB/T 17241.6; DIN 2632/2633; BS 4504; JIS-B2220; ASME B16.5 (150LB)
-
Testavimo standartas: GB/T 13927-2008; BS EN 12266-1, 12266-2
| DN (mm) | A (mm) | B (mm) | L (mm) | Flange No. | ØE (mm) | ØF (mm) | n1-Ød1 | Ø (mm) | h (mm) | PN10 ØD (mm) | PN10 ØD1 (mm) | PN10 n-Ød | PN10 N-M | PN16 ØD (mm) | PN16 ØD1 (mm) | PN16 n-Ød | PN16 N-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 130 | 83 | 108 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 165 | 125 | (4-18) | 4-M16 | 165 | 125 | (4-18) | 4-M16 |
| 65 | 140 | 93 | 112 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 185 | 145 | (8-18) | 8-M16 | 185 | 145 | (8-18) | 8-M16 |
| 80 | 149 | 100 | 114 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 200 | 160 | (8-18) | 8-M16 | 200 | 160 | (8-18) | 8-M16 |
| 100 | 156 | 110 | 127 | F07 | 90 | 70 | (4-10) | 15.77 | 32 | 220 | 180 | (8-18) | 8-M16 | 220 | 180 | (8-18) | 8-M16 |
| 125 | 177 | 125 | 140 | F07 | 90 | 70 | (4-10) | 18.92 | 32 | 250 | 210 | (8-18) | 8-M16 | 250 | 210 | (8-18) | 8-M16 |
| 150 | 200 | 143 | 140 | F07 | 90 | 70 | (4-10) | 18.92 | 32 | 285 | 240 | (8-22) | 8-M20 | 285 | 240 | (8-22) | 8-M20 |
| 200 | 225 | 170 | 152 | F10 | 125 | 102 | (4-12) | 22.1 | 45 | 340 | 295 | (8-22) | 8-M20 | 340 | 295 | (12-22) | 12-M20 |
| 250 | 280 | 203 | 165 | F10 | 125 | 102 | (4-12) | 28.5 | 45 | 395 | 350 | (12-22) | 12-M20 | 405 | 355 | (12-26) | 12-M24 |
| 300 | 309 | 230 | 178 | F10 | 125 | 102 | (4-12) | 31.7 | 45 | 445 | 400 | (12-22) | 12-M20 | 460 | 410 | (12-26) | 12-M24 |
| 350 | 325 | 260 | 190 | F10 | 125 | 102 | (4-12) | 31.7 | 45 | 505 | 460 | 16-22 | 16-M20 | 520 | 470 | 16-26 | 16-M24 |
| 400 | 371 | 290 | 216 | F14 | 175 | 140 | (4-18) | 33.15 | 52 | 565 | 515 | 16-26 | 16-M24 | 580 | 525 | 16-30 | 16-M28 |
| 450 | 392 | 330 | 222 | F14 | 175 | 140 | (4-18) | 38 | 52 | 615 | 565 | 20-26 | 20-M24 | 640 | 585 | 20-30 | 20-M28 |
| 500 | 431 | 358 | 229 | F14 | 175 | 140 | (4-18) | 41.15 | 64 | 670 | 620 | 20-26 | 20-M24 | 715 | 650 | 20-33 | 20-M30 |
| 600 | 505 | 435 | 267 | F16 | 210 | 165 | (4-22) | 50.65 | 70 | 780 | 725 | 20-30 | 20-M27 | 800 | 770 | 20-36 | 20-M33 |
| 700 | 577 | 455 | 292 | F25 | 300 | 254 | (8-18) | 63.35 | 95 | 895 | 840 | 24-30 | 24-M27 | 910 | 840 | 24-36 | 24-M33 |
| 800 | 630 | 515 | 318 | F25 | 300 | 254 | (8-18) | 63.35 | 95 | 1015 | 950 | 24-33 | 24-M30 | 1025 | 950 | 24-39 | 24-M36 |
| 900 | 693 | 563 | 330 | F25 | 300 | 254 | (8-18) | 75 | 130 | 1115 | 1050 | 28-33 | 28-M30 | 1125 | 1050 | 28-39 | 28-M36 |
| 1000 | 745 | 635 | 410 | F25 | 300 | 254 | (8-18) | 85 | 130 | 1230 | 1160 | 28-36 | 28-M33 | 1255 | 1170 | 28-42 | 28-M39 |
| 1200 | 925 | 775 | 470 | F30 | 350 | 298 | (8-22) | 105 | 150 | 1455 | 1380 | 32-39 | 32-M36 | 1485 | 1390 | 32-48 | 32-M45 |
| 1400 | 1040 | 919 | 530 | F35 | 415 | 356 | (8-32) | 120 | 150 | 1675 | 1590 | 36-42 | 36-M39 | 1685 | 1590 | 36-48 | 36-M45 |
| 1600 | 1150 | 1045 | 600 | F35 | 415 | 356 | (8-32) | 140 | 200 | 1915 | 1820 | 40-48 | 40-M45 | 1930 | 1820 | 40-56 | 40-M52 |
| 1800 | 1200 | 1156 | 670 | F40 | 475 | 406 | (8-40) | 160 | 280 | 2115 | 2020 | 44-48 | 44-M45 | 2130 | 2020 | 44-56 | 44-M52 |
| 2000 | 1363 | 1350 | 760 | F40 | 475 | 406 | (8-40) | 160 | 280 | 2325 | 2230 | 48-48 | 48-M45 | 2345 | 2230 | 48-62 | 48-M56 |
| 2200 | 1550 | 1530 | 800 | F48 | 560 | 483 | 12-40 | 180 | 300 | 2550 | 2440 | 52-56 | 52-M52 | 2555 | 2440 | 52-62 | 52-M56 |
| 2400 | 1650 | 1610 | 850 | F48 | 560 | 483 | 12-40 | 200 | 300 | 2760 | 2650 | 52-56 | 56-M52 | 2765 | 2650 | 56-62 | 56-M56 |
tandartai ir Specifikacijos:
Tikrinimas ir testavimas:
ISO5208, EN12266-1, API598
Darbinis slėgis:
PN10 / PN16 / 150LB
Darbinė temperatūra:
-
NBR: 0 ~ 70ºC
-
EPDM: 0 ~ 120ºC
-
PTFE: -20 ~ 120ºC
-
FKM: 0 ~ 260ºC
-
SILICO: -40 ~ 180ºC
Valdymo būdai:
Svirtis, rankinis ratas, krumpliaračio dėžė, pneumatinis, elektrinis, hidraulinis veikiklis
Tinkama terpė:
Vanduo, aliejai, cheminės medžiagos, maisto produktai, vaistai, dujos ir kt.
Pritaikymo sritys:
Vandens tiekimas ir nuotekos, vandens ūkio projektai, statybos projektai, maisto ir gėrimų pramonė, chemijos pramonė, naftos pramonė, sausųjų miltelių ir dujų gamyklos ir kt.
Medžiagos:
| Dydžių diapazonas | DN50-600 |
|---|---|
| Flanšo jungties dydis | JIS 5K / 10K |
| DIN PN10 / PN16 | |
| ANSI 125LB / 150LB |
| Pagrindinė medžiaga | Dalys | Medžiaga |
|---|---|---|
| Kūnas | Ketaus / Duktilinio ketaus / Plieno liejinys / Nerūdijantis plienas / Aliuminio bronza | |
| Diskas | DI / SS304 / SS316 / ALBC954 / PTFE | |
| Sandariklis | NBR / EPDM / PTFE / FKM / SILICO | |
| Strypas | Anglies plienas 45 / SS416 / SS304 / SS410 |
Savybės:
-
Mažas valdymo sukimo momentas, energijos taupymas
-
Srauto kreivė linksta į tiesę, puikus reguliavimo našumas
-
Kompaktiška konstrukcija, greitas 90 laipsnių atidarymas/uždarymas
-
Oro burbulų sandari sandara, be nuotėkio slėgio testo metu
-
Ilgas tarnavimo laikas – atlaiko dešimtis tūkstančių atidarymo/uždarymo ciklų
-
Platus medžiagų pasirinkimas, tinka įvairioms terpėms
