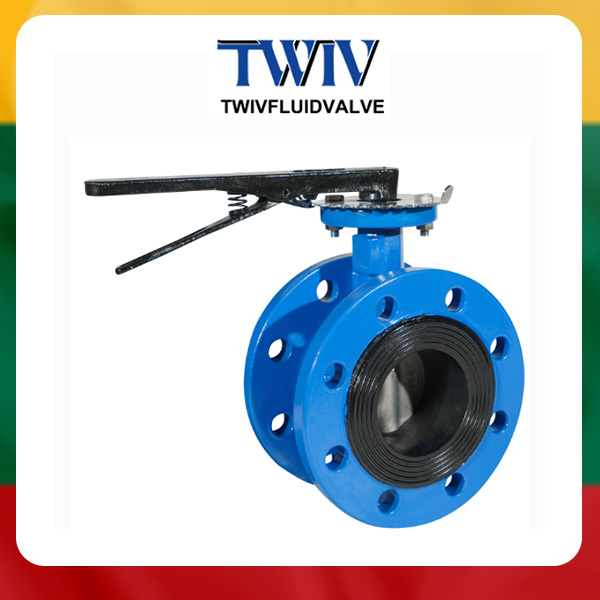

PN16 Dvigubas flanšinis sklendė – rankiniu svertu valdoma
Produkto savybės:
Specifikacijos:
-
Dydis: DN50-DN1600
-
Slėgis: PN10/PN16/150LB
-
Standartas: ISO5211, DIN2501 PN10/PN16, DIN3202
PN16 Double Flange Butterfly Valve – Technical Data
| DN (mm) | A (mm) | B (mm) | L (mm) | Flange No. | ØE (mm) | ØF (mm) | n1-Ød1 (mm) | Ø (mm) | h (mm) | PN10 ØD (mm) | PN10 ØD1 (mm) | PN10 n-Ød | PN10 N-M | PN16 ØD (mm) | PN16 ØD1 (mm) | PN16 n-Ød | PN16 N-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 130 | 83 | 108 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 165 | 125 | (4-18) | 4-M16 | 165 | 125 | (4-18) | 4-M16 |
| 65 | 140 | 93 | 112 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 185 | 145 | (8-18) | 8-M16 | 185 | 145 | (8-18) | 8-M16 |
| 80 | 149 | 100 | 114 | F05 | 65 | 50 | (4-8) | 12.6 | 32 | 200 | 160 | (8-18) | 8-M16 | 200 | 160 | (8-18) | 8-M16 |
| 100 | 156 | 110 | 127 | F07 | 90 | 70 | (4-10) | 15.77 | 32 | 220 | 180 | (8-18) | 8-M16 | 220 | 180 | (8-18) | 8-M16 |
| 125 | 177 | 125 | 140 | F07 | 90 | 70 | (4-10) | 18.92 | 32 | 250 | 210 | (8-18) | 8-M16 | 250 | 210 | (8-18) | 8-M16 |
| 150 | 200 | 143 | 140 | F07 | 90 | 70 | (4-10) | 18.92 | 32 | 285 | 240 | (8-22) | 8-M20 | 285 | 240 | (8-22) | 8-M20 |
| 200 | 225 | 170 | 152 | F10 | 125 | 102 | (4-12) | 22.1 | 45 | 340 | 295 | (8-22) | 8-M20 | 340 | 295 | (12-22) | 12-M20 |
| 250 | 280 | 203 | 165 | F10 | 125 | 102 | (4-12) | 28.5 | 45 | 395 | 350 | (12-22) | 12-M20 | 405 | 355 | (12-26) | 12-M24 |
| 300 | 309 | 230 | 178 | F10 | 125 | 102 | (4-12) | 31.7 | 45 | 445 | 400 | (12-22) | 12-M20 | 460 | 410 | (12-26) | 12-M24 |
| 350 | 325 | 260 | 190 | F10 | 125 | 102 | (4-12) | 31.7 | 45 | 505 | 460 | (16-22) | 16-M20 | 520 | 470 | (16-26) | 16-M24 |
| 400 | 371 | 290 | 216 | F14 | 175 | 140 | (4-18) | 33.15 | 52 | 565 | 515 | (16-22) | 16-M24 | 580 | 525 | (16-30) | 16-M28 |
| 450 | 392 | 330 | 222 | F14 | 175 | 140 | (4-18) | 38 | 52 | 615 | 565 | (20-26) | 20-M24 | 640 | 585 | (20-30) | 20-M28 |
| 500 | 431 | 358 | 229 | F14 | 175 | 140 | (4-18) | 41.15 | 64 | 670 | 620 | (20-26) | 20-M24 | 715 | 650 | (20-33) | 20-M30 |
| 600 | 505 | 435 | 267 | F16 | 210 | 165 | (4-22) | 50.65 | 70 | 780 | 725 | (20-30) | 20-M27 | 840 | 770 | (20-36) | 20-M33 |
| No. | Part Name | Material |
|---|---|---|
| 1 | Body | Carbon Steel / Stainless Steel / Cast Iron / Ductile Iron / Al-Bronze |
| 2 | Disc | Al-Bronze / CF8M / Ductile Iron / WCB |
| 3 | Seat | EPDM / PTFE / Buna / NBR / Hypalon |
| 4 | Stem | Carbon Steel / Stainless Steel 314 / Stainless Steel 316 |
| 5 | Bushing | PTFE / Lubricating |
| 6 | O-ring | EPDM / PTFE / Buna / NBR / Hypalon |
| 7 | Pin | SS316 / SS416 / SS304 |
Savybės:
-
Dvigubo flanšo drugelio vožtuvas turi pagrįstą mechaninę konstrukciją ir gerą atsparumą slėgiui. Velenas ir vožtuvo plokštelė yra tvirtai sujungti ir mechaniškai fiksuoti kūginiu kaiščiu. Drugelio vožtuvas flanšo tipo patikimai atsidaro ir užsidaro bei turi dvigubas funkcijas – uždarymo ir reguliavimo.
-
Šis dvigubo flanšo drugelio vožtuvas naudoja dvigubą ekscentrinę konstrukciją su ašiniu ekscentriškumu ir radialiniu ekscentriškumu. Užsidarius sandarinimo paviršius juda ekscentriniu poslinkiu ir spaudžia vožtuvo korpuso sandarinimo žiedą, kad užtikrintų sandarumą. Sandarinimo žiedas yra tolygiai spaudžiamas ir užsidarius tampa dar sandariau. Atidarant plokštelė pasisuka tik nedideliu kampu ir atsiskiria nuo sandarinimo paviršiaus, sumažinant trintį ir pailginant tarnavimo laiką.
-
Dvigubo flanšo drugelio vožtuvo plokštelė suprojektuota kaip dvigubos plokštės santvaros struktūra, turinti didelį pralaidumo plotą ir mažą vandens nuostolių koeficientą.
-
Drugelio vožtuvo flanšo tipo korpuso sandarinimo medžiaga yra nerūdijantis plienas, o vožtuvo plokštelės sandarinimo medžiaga – alyvai atsparus nitrilo kaučiukas. Vožtuvas yra atsparus korozijai, neapsineša, atsparus nusidėvėjimui, ilgaamžis ir sandarus.
-
Vožtuvo plokštelės sandarinimo žiedas yra pritvirtintas prie plokštelės varžtais. Jis turi tvirtą struktūrą, patikimą sandarumą, puikų atsparumą įbrėžimams, lengvai reguliuojamas ar keičiamas vietoje, užtikrinantis ilgalaikę eksploataciją.
-
Vožtuvo veleno sandariklis pagamintas iš anglies pluoštu impregnuoto PTFE, turi mažą trinties koeficientą, yra patvarus ir ilgalaikis. Jis nesusidėvi ir nesensta dažnai atidarant ir uždarant, garantuojama, kad nereikės keisti dešimt metų.
-
Visos vožtuvo dalys, pakuotės ir sandarikliai pagaminti iš netoksiškų ir nekenksmingų medžiagų, vožtuvo korpuso vidus ir išorė padengti epoksidine derva.
-
Nauji rankiniai įtaisai naudoja visiškai uždarą lauko konstrukciją, užtikrinančią visišką apsaugą nuo dulkių, drėgmės ir vandens. Nepriklausomai nuo darbo sąlygų, pavaros įtaisas visada išlieka gerai suteptas, užtikrinant ilgą vožtuvo tarnavimo laiką.
-
Rankinis dvigubo flanšo drugelio vožtuvas gali būti montuojamas horizontaliai arba vertikaliai.

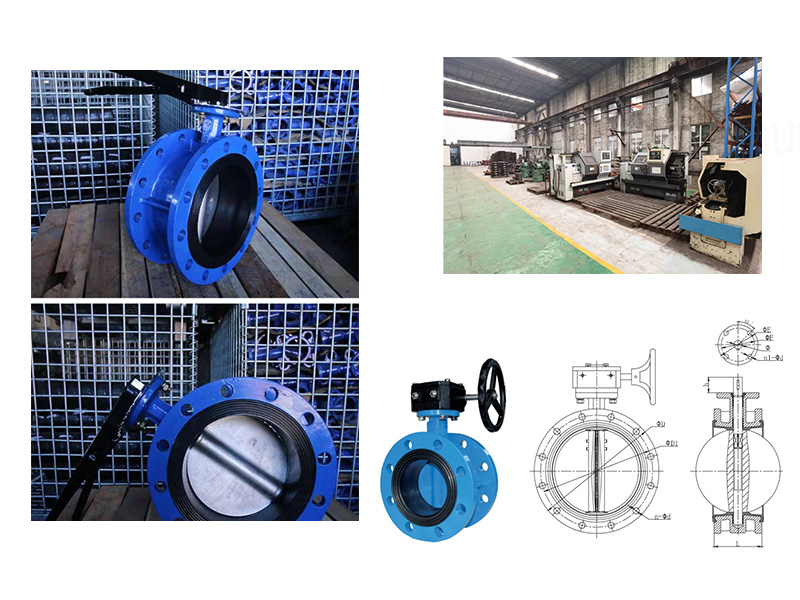

Produkto demonstracija:
