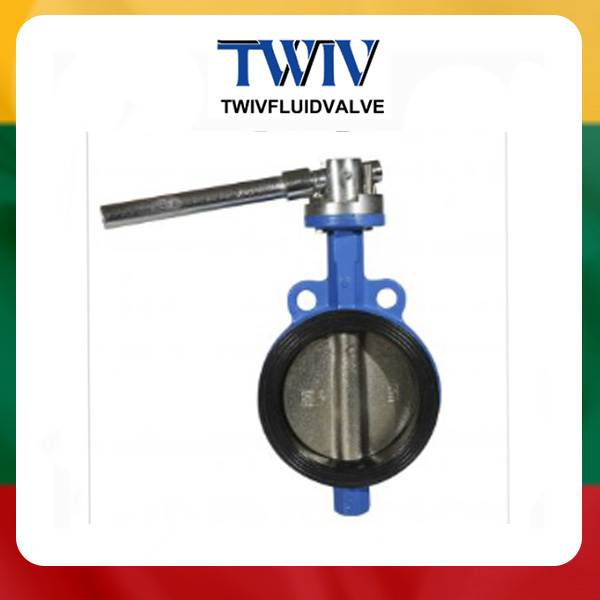

Zawór motylkowy z korpusem ze stali węglowej, z wykładziną elastyczną, z dźwignią sygnałową
Atrybuty produktu:
-
Projekt zgodny z normami: GB/T12238-2008; AWWA C504
-
Długość zabudowy: GB/T12221-2005-J1; API609
-
Kołnierze zgodne z normami: GB/T17241.6; DIN2632/2633; BS4504; JIS-B2220; ASME B16.5 (150LB)
-
Testy zgodne z normami: GB/T13927-2008; BS EN12266-1, EN12266-2
Opis produktu
Materiały i specyfikacje:
| Nr | Część | Materiał |
|---|---|---|
| 1 | Korpus | Żeliwo sferoidalne (Ductile Iron) |
| 2 | Tarcza | Żeliwo sferoidalne (Ductile Iron) |
| 3 | Trzpień | Stal nierdzewna SS420 |
| 4 | Uszczelka (Siedzenie) | EPDM |
| 5 | Dźwignia | Stal pokryta chromem |
| Parametr | Wartość |
|---|---|
| Ciśnienie nominalne (MPa) | 1.0 / 1.6 |
| Średnica nominalna (mm) | 50–1000 |
| Ciśnienie testowe - korpus (MPa) | 1.5 / 2.4 |
| Ciśnienie testowe - uszczelnienie (MPa) | 1.1 / 1.76 |
| Temperatura pracy | do 120ºC |
| Medium robocze | woda, ścieki, woda morska, powietrze, para, żywność, leki, oleje, kwasy, zasady itp. |
| Sposób sterowania | ręczny, przekładnia ślimakowa, pneumatyczny, elektryczny itp. |
-
Niewielki i lekki, łatwy montaż i konserwacja. Może być montowany w dowolnym miejscu.
-
Zwarta konstrukcja, szybkie przełączanie o 90 stopni.
-
Minimalny moment obrotowy, oszczędność energii.
-
Charakterystyka przepływu zbliżona do linii prostej, doskonałe właściwości regulacyjne.
-
Wulkanizowane siedzenie zaworu zapobiega deformacji uszczelnienia, długa żywotność. Wytrzymuje dziesiątki tysięcy cykli otwierania i zamykania.
-
Uszczelnienie szczelne na pęcherzyki, bez przecieków podczas testu ciśnieniowego.
-
Szeroki wybór materiałów, odpowiedni dla różnych mediów.
