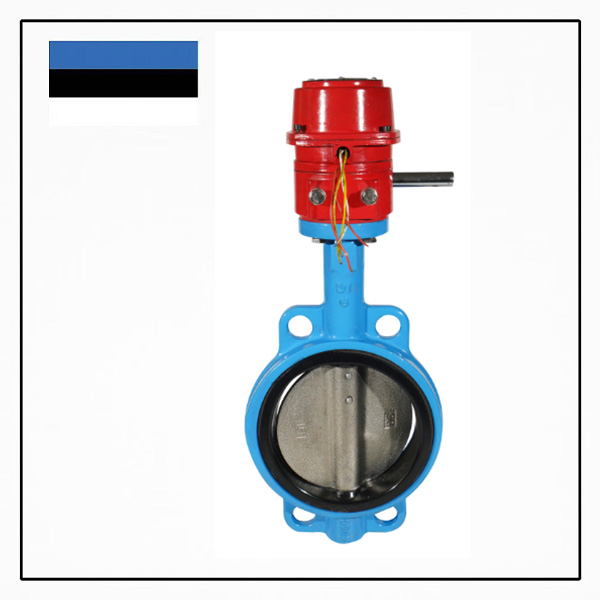

Elektriline signaal-liblikventiil / Tulekaitse klapp
Toote omadused:
-
Suurus: DN40–1200
-
Disainistandardid: EN 593, MSS SP67, API 609, BS 5155
-
Pikkus (Face to Face): ISO 5752, EN 558, MSS SP67, API 609, DIN 3202
-
Flantsühendus:
-
ANSI B16.1 klass 125LB & B16.5 klass 150LB
-
AS 2129 tabel D & E, BS 10 tabel D & E
-
DIN 2501 PN10 / PN16
-
ISO 2531 PN10 / PN16
-
ISO 7005 PN10 / PN16
-
JIS B 2210 5/10 K
-
-
Ülemine flants: ISO 5211
-
Teststandardid: API 598, ISO 5208, EN 12266
Testspetsifikatsioon
-
Nominaalpinge (MPa): 1.0 / 1.6
-
Nominaaldiameeter (mm): 50–1000
-
Testimisrõhk:
-
Korpuse test (Shell): 1.5 / 2.4 MPa
-
Tihendi test (Seal): 1.1 / 1.76 MPa
-
-
Töötemperatuur: kuni 120 °C
-
Sobivad keskkonnad: vesi, reovesi, merevesi, õhk, auru, toidud, meditsiin, õlid, happed, aluskid jpm.
-
Käivitusviisid: käsitsi, reduktoriga, pneumaatiline, elektriline
Materjalid:
| Nr | Osa | Materjal |
|---|---|---|
| 1 | Korpus | Süsinikteras, roostevaba teras, malm, cast iron, alumiiniumpronks |
| 2 | Ketass | Alumiiniumpronks, CF8M, cast iron, WCB |
| 3 | Iste | EPDM / PTFE / Buna / NBR / Hypalon |
| 4 | Varre | Süsinikteras / SS410 / SS420 |
| 5 | Puks | PTFE / iselubrifitseeriv materjal |
| 6 | O-rõngas | EPDM / PTFE / Buna / NBR / Hypalon |
| 7 | Tihvt | SS316 / SS416 / SS304 |
Peamised eelised:
-
Kiire, mugav ja tööd säästev avamine/sulgemine, madal voolutakistus, sobib sagedaseks kasutamiseks.
-
Lihtne ja kompaktne struktuur, sobib suurtel diameetritel.
-
Saab transportida muda, vältides vedeliku kogunemist toruavasse.
-
Hea hermeetiline sulgumine ka madalal rõhul.
-
Tugev reguleeritavus.
-
Täielikult avatud olekus on voolutakistus minimaalne.
-
Väike pöördemoment tänu keskkonna tasakaalustamisele mõlemas suunas.
-
Tavaline tihendusmaterjal (kumm/plastik) tagab tugeva tihenduse.
-
Lihtne paigaldada.
-
Paindlik juhtimine – käsitsi, elektri-, pneuma- või hüdrodriviga võimalik.
