PRODUCT
Vaheseib-tüüpi kõrge jõudlusega kolmekordse nihkega vaheseib-liblikklappide tootjad
Toote omadused:
Suuruse vahemik: DN40–DN600
Korpuse konstruktsioon: Lukustus / vaheseib / äärik
Temperatuur: -40℃ – 275℃
Rõhk: PN10 / PN16 / PN25 / PN40 / 150LB / 300LB
Lekke tase: VI null lekked
Korpus: WCB / CF8/8M, CF3M / 2507 / 1.4529
Ketas: WCB / CF8/8M, CF3M / 2507 / 1.4529
Vars: 17H-4
Iste: PTFE / RPTFE / roostevaba teras
Rakendus: nafta / keemia / vaakum / toit / meditsiin / kõrge temperatuur ja kõrge rõhk ning madala temperatuuri korrosioonikindlad tingimused
Tootekirjeldus

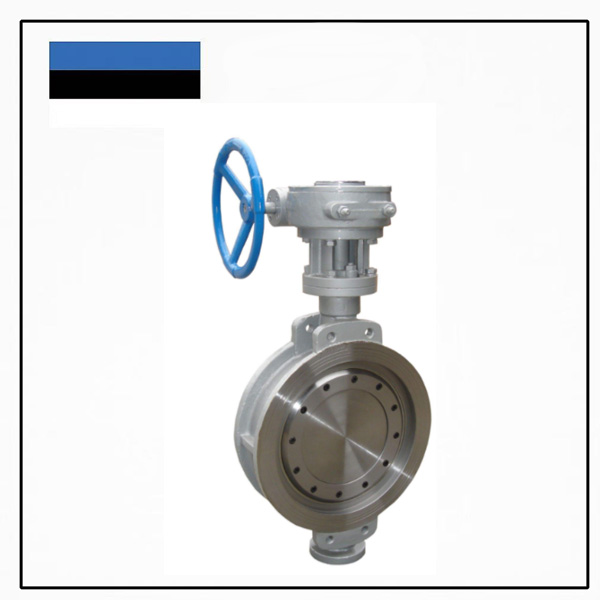

Vaheseib-tüüpi metallist kõva tihendusega liblikventiil. Elektriline kõva tihendusega liblikventiil kasutab kolmekordse ekstsentrilisuse struktuuri. Venttiili iste ja ketta tihenduspind on valmistatud erineva kõvadusega ja roostevabast terasest. Neil on hea korrosioonikindlus ja pikk kasutusiga. Sellel ventiilil on kahesuunaline tihendusfunktsioon ning toode vastab riiklikule GB/T13927-92 ventiili rõhukatse standardile.
| Parameeter | Väärtus |
|---|---|
| Nominaalne läbimõõt (DN) | 50 ～ 1200 |
| Nominaalne rõhk (PN) | 0.6 / 1 / 1.6 / 2.5 / 4 |
| Katserõhk | |
| – Tugevuse katse | 0.9 / 1.5 / 2.4 / 3.75 / 6 |
| – Tihenduse katse | 0.66 / 1.1 / 1.76 / 2.75 / 4.4 |
| – Õhutiheduse katse | 0.6 / 0.6 / 0.6 / 0.6 / 0.6 |
| Voolav keskkond | vesi, aur, õli, happeline korrosioon jne |
| Temperatuur | WCB: -29℃ ～ 425℃Roostevaba teras: -40℃ ～ <600℃ |
| Osanimi (Part name) | Materjal (Material) |
|---|---|
| KORPUS (BODY) | malm, valuterased, roostevabad terased, kroom-molübdeen terased, sulamterased |
| KETAS (DISC) | valuterased, sulamterased (kõva kroomkattega), roostevabad terased, kroom-molübdeen terased |
| RÕNGAS (RING) | roostevaba teras, polüool, kulumiskindlad materjalid |
| VÕLL (SHAFT) | 2Cr13, 1Cr13 roostevaba teras, kroom-molübdeen teras |
| Tihend (PACKING) | paindlik grafiit |
Vaheseib-tüüpi metallist kõva tihendusega liblikventiil
Kõva tihendusega liblikventiil kasutab kolmekordse ekstsentrilisuse konstruktsiooni. Venttiili iste ja ketta tihenduspind on valmistatud erineva kõvadusega roostevabast terasest. Neil on hea korrosioonikindlus ja pikk kasutusiga. Sellel ventiilil on kahesuunaline tihendusfunktsioon ning toode vastab riiklikule GB/T13927-92 ventiili rõhukatse standardile.
Elektriline vaheseib-tüüpi metallist kõva tihendusega liblikventiil kasutab täpset J-kujulist elastset tihendusrõngast ja kolmekordse ekstsentrilisuse mitmekihilist metallist kõva tihenduse struktuuri. Seda kasutatakse laialdaselt metallurgias, elektritootmises, petrokeemiatööstuses, veevarustuses ja -kanalisatsioonis ning linnaplaneerimises, kus keskmine temperatuur on ≤425°C. Venttiili kasutatakse tööstustorustikes, et reguleerida voolu ning juhtida ja katkestada vedelikke.
Venttiil kasutab kolmekordse ekstsentrilisuse struktuuri. Venttiili iste ja ketta tihenduspind on valmistatud erineva kõvadusega roostevabast terasest. Sellel on hea korrosioonikindlus ja pikk kasutusiga. Elektrilisel kõva tihendusega liblikventiilil on kahesuunaline tihendusfunktsioon. Toode vastab riiklikule GB/T13927-92 ventiili rõhukatse standardile.
Standardid ja spetsifikatsioonid
-
API609 — Ääriku tüüpi klambriga liblikventiil
-
MSS SP-25 — Ventiilide standardse märgistussüsteemi juhend
-
MSS SP-44 — Terastorude äärikud
-
MSS SP-55 — Terasvalude kvaliteedistandard
-
MSS SP-61 — Terasventiilide rõhukatse
-
MSS SP-69 — Ventiilide ja ühenduste terminoloogia
-
ANSI B31.3 — Keemiatehase ja rafineerimistehase torustik
-
ANSI B31.8 — Gaasi transport ja jaotussüsteem
-
API 598 — Ventiilide kontroll ja testimine
-
ANSI B16.10 — Ferriitventiilide nägu-nägu ja otsast-otsa mõõtmed
-
ANSI B16.5 — Toruäärikud ja äärikühendused
-
ANSI B16.47 — NPS26-NPS60 suurte läbimõõtudega terasäärikud
-
ANSI B16.34 — Ääriku otsa ja keevitusotsa terasventiilid
-
ANSI B31.1 — Elektrijaamade torustik
-
ANSI B31.4 — Veesvaba ammoonia ja alkoholi süsivesinike transpordisüsteem
-
ANSI/FCI 70-2-1991 — Kontrollventiili istme lekkimise standard
