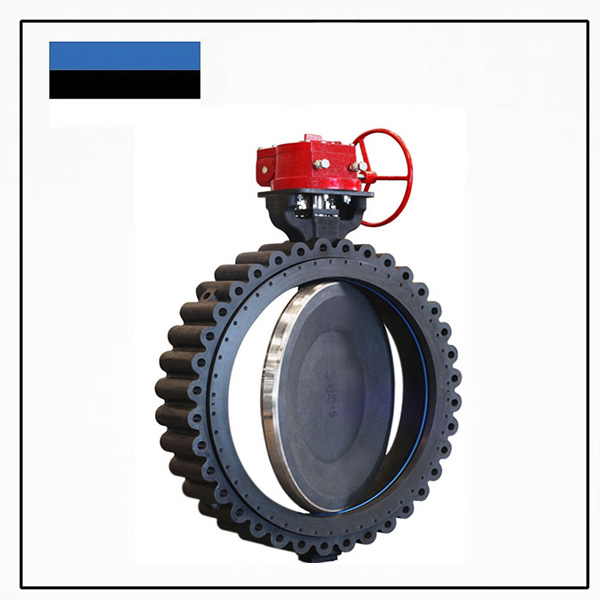

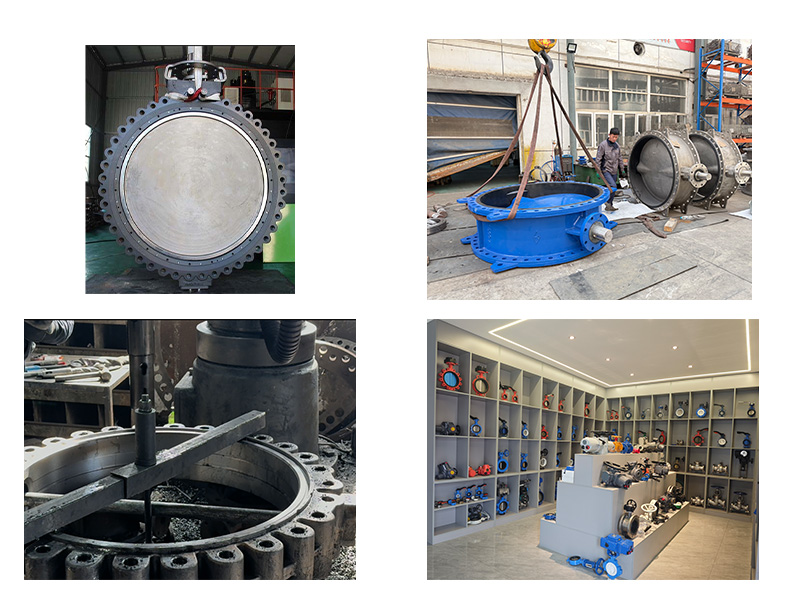

Kõrge jõudlusega kolmekordse nihkega metallist istmega liblikventiil

Tootekirjeldus

Kõrge jõudlusega ekstsentriline liblikventiil kasutab kahekordse ekstsentrilisusega liblikplaati, millel on sfääriline tihenduspind ja ühes tükis paindlik huuletihendiga iste. Sobib olukordadesse, kus on vajalik usaldusväärne tihendus ja head reguleerimisomadused. Kahekordse ekstsentrilisusega liblikplaadi disain tagab tiheda tihenduse ja pika kasutusea. Sobib voolu kiireks katkestamiseks või reguleerimiseks.

Toode sobib vedelike ja gaaside (sh auru) transpordiks erinevates tööstustorustikes ning sobib ka spetsiaalsete keskkondade jaoks, nagu kloor, hapnik, kõrge vaakum, väävlikindel või korrosioonitundlik keskkond. Saadaval ka tulekindla konstruktsiooniga versioonid.

Ekstsentrilisuse põhimõte

• Esimene ekstsentrilisus:
  Liblikplaadi teljeava keskpunkt on nihutatud liblikplaadil asuva elliptilise pinna suhtes teljelises asendis, mis on paralleelne toru keskjoonega.

• Teine ekstsentrilisus:
  Liblikplaadi võlliava keskpunkt on nihutatud liblikplaadi elliptilise pika telje keskjoonest radiaalses suunas, mis on toru keskjoonega risti, tekitades kampmehhanismi, mis vähendab liblikplaadi ja istme hõõrdumist kuni 80% pöörderaami ulatuses.

Tehnilised omadused

• Kahekordse ekstsentrilisuse struktuuri disainipõhimõte

• Ventiilikorpuse ja tihendi ühenduses puuduvad mittemetallilised elastsed komponendid, mis elimineerib elastsete komponentide kulumisest tingitud rikkeid

• Täielikult kasutusel mitmekihiline metallkile tihendus- ja täismetallist tihenduse struktuur, mis tagab tõelise sisemise tulekindluse

• Kahekordne turvalisuse struktuur: ventiili võlli kaitseks ootamatute õnnetuste eest on kasutusel tihenduspinnaga tihenduspoldid ning elastne klambrikombinatsioon, mis takistab osade lahtilangemist

• Kõrge tihendusega tihendustruktuur, mis tagab nii võlli fikseerimise kui ka tihendi elastse kompensatsiooni, minimeerides lekkimist ja tagades ohutuse eriti toksiliste ja kahjulike ainete torustikes (nt nafta ja keemia)

• Väike avamismoment, kerge ja mugav käsitleda, sobib ka suurtele läbimõõtudele

Peamised osad ja materjalid

Tehnilised parameetrid

Parameeter	Väärtused
Nominaalne läbimõõt (DN)	50 ～ 1200
Nominaalne rõhk (PN)	0.6 / 1 / 1.6 / 2.5 / 4
Katserõhk
– Tugevuse katse	0.9 / 1.5 / 2.4 / 3.75 / 6
– Tihenduse katse	0.66 / 1.1 / 1.76 / 2.75 / 4.4
– Õhutiheduse katse	0.6 / 0.6 / 0.6 / 0.6 / 0.6
Sobivad keskkonnad	vesi, aur, õli, happeline korrosioon jne
Sobiv temperatuur	WCB: -29℃ ～ 425℃ Roostevaba teras: -40℃ ～ <600℃
