6 inch worm gear operated butterfly valve flange type

Product Attributes :

Designed as Standard : GB/T12238-2008; AWWA C504

Face to Face : ISO5752-1982-13; GB/T12221-2005-13

Flange as Standard : GB/T17241.6 ; DIN2632/2633;BS4504;

JIS-B2220 ; ASME B16.5(150LB)

Test as Standard : GB/T13927-2008; BS EN12266-1 12266-2

Product Description

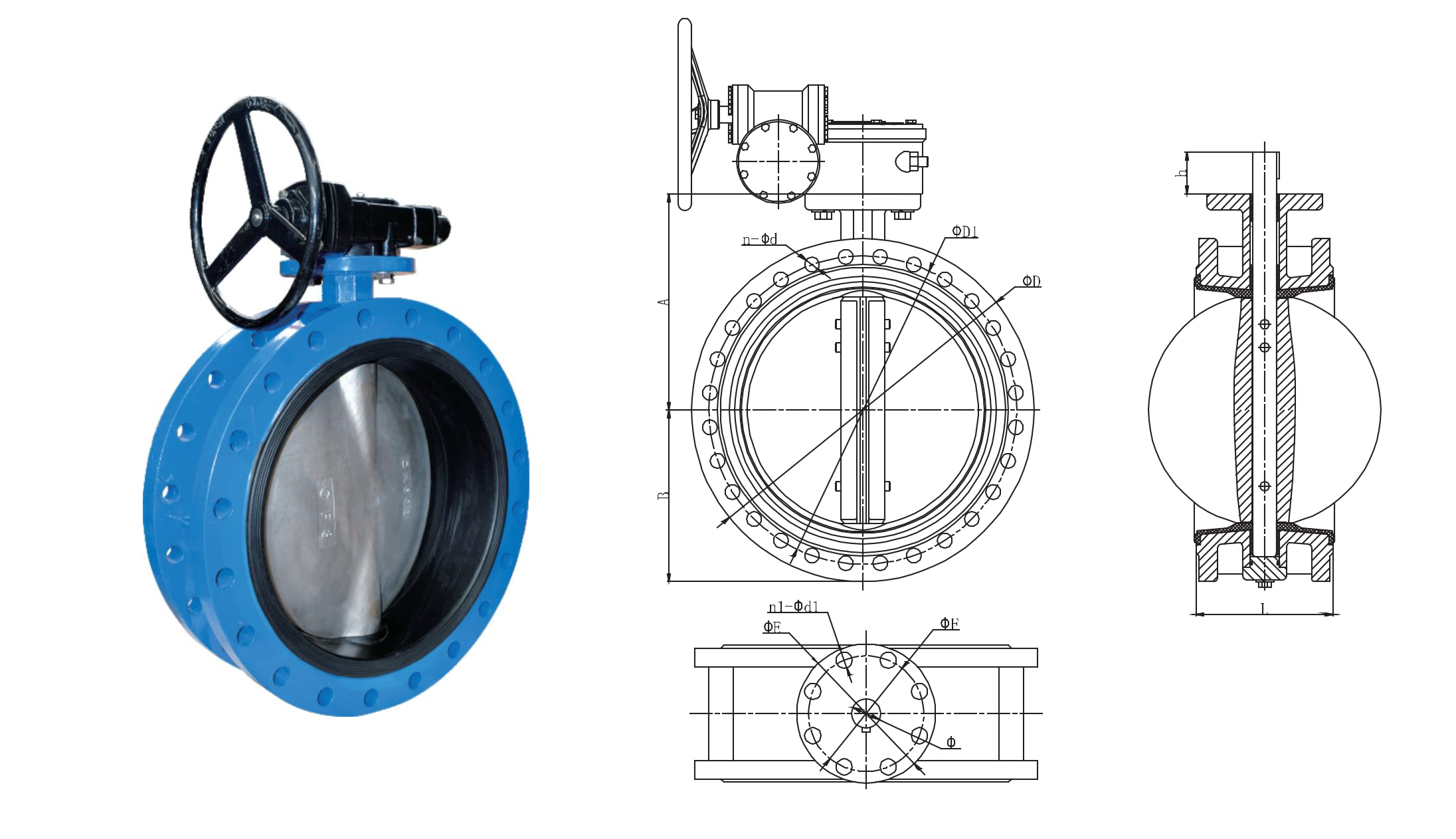

DN (mm)	A	B	L	Flange No.	ØE	ØF	n1-Ød1	Ø	h	PN10 ØD	PN10 ØD1	PN10 n-Ød	PN10 N-M	PN16 ØD	PN16 ØD1	PN16 n-Ød	PN16 N-M
50	130	83	108	F05	65	50	（4-8）	12.6	32	165	125	（4-18）	4-M16	165	125	（4-18）	4-M16
65	140	93	112	F05	65	50	（4-8）	12.6	32	185	145	(8-18)	8-M16	185	145	(8-18)	8-M16
80	149	100	114	F05	65	50	（4-8）	12.6	32	200	160	(8-18)	8-M16	200	160	(8-18)	8-M16
100	156	110	127	F07	90	70	（4-10）	15.77	32	220	180	(8-18)	8-M16	220	180	(8-18)	8-M16
125	177	125	140	F07	90	70	（4-10）	18.92	32	250	210	(8-18)	8-M16	250	210	(8-18)	8-M16
150	200	143	140	F07	90	70	（4-10）	18.92	32	285	240	(8-22)	8-M20	285	240	(8-22)	8-M20
200	225	170	152	F10	125	102	（4-12）	22.1	45	340	295	(8-22)	8-M20	340	295	(12-22)	12-M20
250	280	203	165	F10	125	102	（4-12）	28.5	45	395	350	(12-22)	12-M20	405	355	(12-26)	12-M24
300	309	230	178	F10	125	102	（4-12）	31.7	45	445	400	(12-22)	12-M20	460	410	(12-26)	12-M24
350	325	260	190	F10	125	102	（4-12）	31.7	45	505	460	16-22	16-M20	520	470	16-26	16-M24
400	371	290	216	F14	175	140	（4-18）	33.15	52	565	515	16-26	16-M24	580	525	16-30	16-M28
450	392	330	222	F14	175	140	（4-18）	38	52	615	565	20-26	20-M24	640	585	20-30	20-M28
500	431	358	229	F14	175	140	（4-18）	41.15	64	670	620	20-26	20-M24	715	650	20-33	20-M30
600	505	435	267	F16	210	165	（4-22）	50.65	70	780	725	20-30	20-M27	800	770	20-36	20-M33
700	577	455	292	F25	300	254	(8-18)	63.35	95	895	840	24-30	24-M27	910	840	24-36	24-M33
800	630	515	318	F25	300	254	(8-18)	63.35	95	1015	950	24-33	24-M30	1025	950	24-39	24-M36
900	693	563	330	F25	300	254	(8-18)	75	130	1115	1050	28-33	28-M30	1125	1050	28-39	28-M36
1000	745	635	410	F25	300	254	(8-18)	85	130	1230	1160	28-36	28-M33	1255	1170	28-42	28-M39
1200	925	775	470	F30	350	298	(8-22)	105	150	1455	1380	32-39	32-M36	1485	1390	32-48	32-M45
1400	1040	919	530	F35	415	356	(8-32)	120	150	1675	1590	36-42	36-M39	1685	1590	36-48	36-M45
1600	1150	1045	600	F35	415	356	(8-32)	140	200	1915	1820	40-48	40-M45	1930	1820	40-56	40-M52
1800	1200	1156	670	F40	475	406	(8-40)	160	280	2115	2020	44-48	44-M45	2130	2020	44-56	44-M52
2000	1363	1350	760	F40	475	406	(8-40)	160	280	2325	2230	48-48	48-M45	2345	2230	48-62	48-M56
2200	1550	1530	800	F48	560	483	12-40	180	300	2550	2440	52-56	52-M52	2555	2440	52-62	52-M56
2400	1650	1610	850	F48	560	483	12-40	200	300	2760	2650	52-56	56-M52	2765	2650	56-62	56-M56

Standards & Specifications :

Inspection & Testing	ISO5208 EN12266-1 API598
Working Pressure	PN10 /PN16 /150LB
Working Temperature	NBR(0~70ºC)
	EPDM(0~120ºC)
	PTFE(-20~120ºC)
	FKM(0~260ºC)
	SILICO(-40~180ºC)
Operating mode	Lever, Hand wheel, Gear box, Pneumatic, Electric, Hydraulic actuators
Applicable medium	Water, oils, Chemicals, Foodstuff, Medicament, Gas etc.
Application field	Water supply and drainage, Water conservancy projects, Building project, Food and beverage, Chemical industry, Petroleum industry, Dry powder and Gas plants etc .

Material:


Size Range		DN50-600
Flange connection size	JIS	5K/ 10K
	DIN	PN10/ PN16
	ANSI	125LB/ 150LB
Main material	Body	Cast Iron/ Ductile Iron/ Cast Steel/ Stainless Steel/ AL-Bronze
	Disc	DI/ SS304/ SS3016/ ALBC954/ PTFE
	Seat	NBR/ EPDM/ PTFE/ FKM/ SILICO
	Stem	Carbon Steel 45/ SS416/ SS304/SS410
