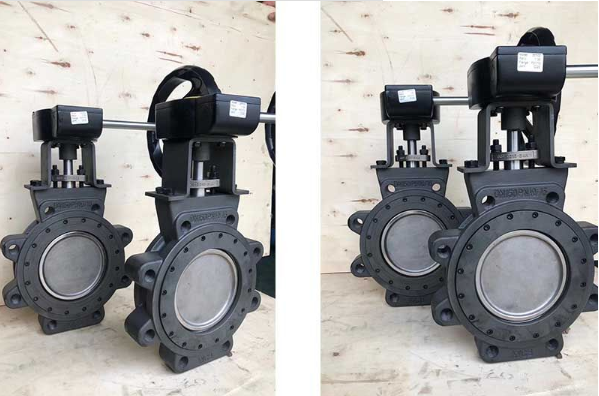

صمام فراشة عالي الأداء من نوع ويفر ثلاثي الإزاحة

خصائص المنتج (مواصفات أساسية):

نطاق الحجم (Size Range): من DN40 إلى DN600

تصميم الجسم (Body Construction): نوع لوج (Lug) / نوع ويفر (Wafer) / نوع شفة (Flange)

درجة الحرارة (Temperature): من -40℃ إلى 275℃

الضغط (Pressure): PN10 / PN16 / PN25 / PN40 / 150LB / 300LB

مستوى التسرب (Level of Leakage): المستوى VI – تسرب صفري

مواد الجسم والقرص (Body & Disc):

WCB، CF8/CF8M، CF3M، 2507، 1.4529

الساق (Stem): 17-4PH

المقعد (Seat): PTFE / RPTFE / فولاذ مقاوم للصدأ

التطبيقات (Application):

النفط

الكيماويات

أنظمة التفريغ

الصناعات الغذائية

الأدوية

درجات حرارة وضغوط مرتفعة ومنخفضة

ظروف مقاومة التآكل

المواد الرئيسية (Main Material Composition):

ء المادة

الجسم (Body) حديد زهر، فولاذ مصبوب، فولاذ مقاوم للصدأ، فولاذ كروم-مولبدن، فولاذ سبائكي

القرص (Disc) فولاذ مصبوب، فولاذ سبائكي (مطلي بالكروم الصلب)، فولاذ مقاوم للصدأ

الحلقة (Ring) فولاذ مقاوم للصدأ، بوليول، مواد مقاومة للتآكل

الساق (Shaft) 2Cr13، 1Cr13، فولاذ كروم-مولبدن

الحشوة (Packing) الجرافيت المرن



 اختبارات الضغط (Pressure Testing):

الضغط الاسمي (PN) 0.6 1.0 1.6 2.5 4.0

اختبار القوة 0.9 1.5 2.4 3.75 6.0

اختبار الإحكام 0.66 1.1 1.76 2.75 4.4

اختبار الهواء 0.6 0.6 0.6 0.6 0.6



وسط التشغيل (Medium):

الماء



البخار



الزيت



الأحماض والمواد المسببة للتآكل



درجة الحرارة:



WCB: من -29℃ إلى 425℃



الفولاذ المقاوم للصدأ: من -40℃ إلى أقل من 600℃



المواد الرئيسية (Main Material Composition):

يعتمد صمام الفراشة المعدني محكم الإغلاق من نوع ويفر تصميمًا ثلاثي الإزاحة. يتم تصنيع سطح المقعد وسطح الإغلاق للقرص من مواد فولاذية مقاومة للصدأ ذات صلابة مختلفة، مما يمنحه مقاومة ممتازة للتآكل وعمر خدمة طويل.



يمتاز الصمام بقدرة إحكام مزدوجة الاتجاه ويطابق معيار اختبار الضغط الوطني GB/T13927-92.



كما أن الصمام الكهربائي المحكم الإغلاق يعتمد على حلقة إحكام مرنة على شكل حرف "J" وبنية متعددة الطبقات. يُستخدم على نطاق واسع في:



الصناعات المعدنية



الطاقة الكهربائية



الصناعات البتروكيميائية



أنظمة إمداد المياه والصرف الصحي



المشاريع البلدية

يُستخدم لتنظيم تدفق السوائل أو التحكم فيها في خطوط الأنابيب الصناعية حيث لا تتجاوز درجة الحرارة 425°C.



 المعايير الفنية (Standards & Specifications):



المعيار الوصف

API609 صمام فراشة نوع مشبك ذو شفة

MSS SP-25 نظام تعليم المعايير للصمامات

MSS SP-44 شفة أنابيب فولاذية

MSS SP-55 معيار الجودة للمسبوكات الفولاذية

MSS SP-61 اختبار ضغط للصمامات الفولاذية

MSS SP-69 مصطلحات الصمامات والموصلات

ANSI B31.3 أنابيب مصانع الكيماويات والتكرير

ANSI B31.8 أنظمة توزيع ونقل الغاز

API 598 فحص واختبار الصمامات

ANSI B16.10 أبعاد الوجه إلى الوجه والنهاية إلى النهاية

ANSI B16.5 شفة الأنابيب والوصلات ذات الشفة

ANSI B16.47 شفة فولاذية كبيرة NPS26-NPS60

ANSI B16.34 صمامات طرف شفة ونهاية لحام

ANSI B31.1 أنابيب محطات الطاقة

ANSI B31.4 أنظمة الأمونيا اللامائية والكحول والهيدروكربونات

ANSI/FCI 70-2-1991 تسرب مقعد صمام التحكم
